7寸1280×800LCD工業液晶屏LVDS為什么“同針腳”也不通？

7寸1280×800工業液晶屏中LCD替代避坑：39pin/40pin LVDS 為什么“同針腳”也不通？在7寸 1280×800（WXGA）這個工業液晶屏尺寸里，替換屏最容易掉進一個坑： 外形尺寸差不多、分辨率一樣、接口都寫著LVDS，甚至連接器看著也像同一排針——結果就是點不亮、花屏、偏色、閃屏，或者“能亮但不穩定”。 很多人把它歸結為一句“線序沒對”，但真正的原因更系統：

“39pin/40pin”只是一種物理形態描述，不是電氣協議。 以為“同針腳”，往往只是“針數相同/插得上”；而LCD液晶屏能不能工作，取決于三張表是否一致： Pinout（針腳定義）+ Mapping（位映射/位寬/通道）+ Timing（時序節拍） 。

1、39pinLVDS并不“通用”

以群創/Innolux 的 N070ICG-LD1 為例，Panelook 參數頁明確寫到：

尺寸 7.0"、分辨率 1280×800

信號接口： LVDS（1ch，8-bit）

連接器： 39 pins

邏輯電源： 3.3V（Typ.）

而市場上也存在大量“7寸 1280×800 LVDS 40-Pin”的模組形態（注意：只是“40-Pin LVDS”幾個字，并不說明它和上述39pin在電氣上兼容）。

這就是第一條避坑原則：

同是7寸1280×800，同是LVDS，“39pin/40pin”不代表可以互換。 你必須把“針腳功能”和“LVDS傳輸規則”核對到位。

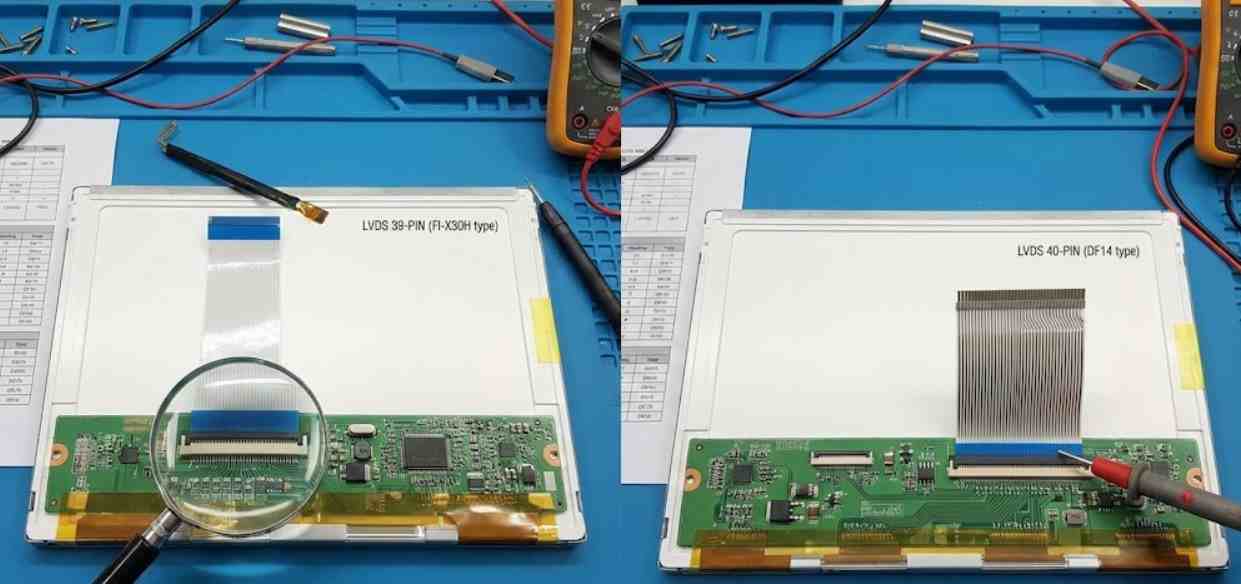

2、39pin vs 40pin：

差的那1個針腳，往往不是“多一根地線”這么簡單，很多返工的本質是：你以為39pin/40pin只是“針腳多一個”，實際可能是以下幾種差異疊加：

2.1 連接器不同

連接器不同， 機械“能插上”不等于電氣一致，工業屏常見的FPC/板對板連接器會強調差分傳輸與阻抗匹配。例如 JAE 的 FI-X 系列就強調用于差分傳輸、并做了約 100Ω 的阻抗匹配設計，同時外殼還能接地增強保持力。

這意味著： 同樣看起來像“細排針”，不同連接器家族的針腳編號方向、定位鍵、屏蔽/地殼連接方式都可能不同 。你用“能插上”的線束去賭，等于把信號完整性與線序正確性都交給運氣。

2.2 39/40pin“功能分區”不一樣

很多39pin（尤其偏平板/嵌入式）會把：LVDS數據對、時鐘對、邏輯電源、部分控制信號（如背光PWM/EN、I²C）打包在一條FPC里；

很多40pin（偏工控模組/一體化）可能增加：更多地線隔離、更明確的背光控制腳、甚至預留腳用于廠內測試或版本擴展。 針腳數量變化只是表象，真正差異是“每個針腳是什么功能”。

3、位寬、通道、映射

當看到“LVDS”時，至少要把下面三件事說清楚。否則就會出現：插得上，但屏不工作或顯示異常。

3.1 位寬決定“用幾對數據差分線”

OpenLDI（Open LVDS Display Interface）規范寫得非常明確：

18-bit 單像素格式使用數據線 A0～A2

24-bit 單像素格式使用數據線 A0～A3

同時接口總共有 A0～A7 8條數據線（對應多種像素格式/雙像素模式）。

TI也在應用資料里強調：LVDS SerDes 通常以 每條數據lane = 7×像素時鐘 的速率串行化；如果是 24-bit RGB，需要4條LVDS數據lane ；如果是 18-bit RGB，需要3條LVDS數據lane 。所以看到“同為LVDS”，但一塊是 18-bit（3對數據差分），另一塊是 24-bit（4對數據差分），用同一條線束/同一配置去替換，結果大概率不是“差一點”，而是 偏色、灰階斷層，甚至花屏 。

3.2 單通道/雙通道決定“像素怎么分發”

很多人把“1ch/2ch”當成營銷詞，實際上它決定了像素如何被拆分傳輸。TI 的 SNLA014 在講“單像素輸入到雙像素輸出”時明確描述：像素會按奇偶分發，先到 A0-A3，再到 A4-A7。

如果把需要“雙通道/雙像素分發”的屏當成單通道去驅動，常見現象就是：畫面被切片、左右錯位、重復、半屏正常半屏亂。

3.3 JEIDA / VESA 映射決定“同樣24-bit，位怎么落到lane上”

“JEIDA/VESA”不是口頭概念，而是 bit mapping 圖 。只要映射錯了，最常見的就是：

能亮，但顏色不對、灰階斷層、某些色塊異常。

避坑做法很簡單：

讓供應商提供面板 datasheet 里的 bit mapping 圖，你再對照主板/轉接板的輸出映射模式逐位核對。 沒有 mapping 圖，就不要用“同LVDS”下結論。

4、時序也是“同分辨率不通”的高發點

很多替代失敗并不是線束錯，而是“節拍沒對齊”。VESA DMT 里對 1280×800@60Hz 的時序就同時包含不同口徑（例如 CVT Reduced Blanking 等）。

你需要至少核對：Pixel Clock、H/V總周期（含 porch/sync）、HS/VS/DE 極性。時序錯的典型表現不是永遠黑屏，更多是：抖動、撕裂、偶發閃屏、字體發虛（采樣點不佳）。

5、反推出“錯在哪一類”

下面這個對照表，適合渠道與直客現場快速分流（先分大類，再細查）：

現象	第一優先懷疑點	第二懷疑點
完全不亮（背光也不亮）	電源腳/使能腳/背光供電不一致（3.3V/5V、BL_EN等）	連接器方向/反插
背光亮但黑屏（強光照能隱約看到圖）	LVDS時鐘對/數據對不通或錯位	時序不匹配
白屏	面板使能/復位/電源時序不對	LVDS鏈路未鎖定
花屏、馬賽克、亂碼	通道數（1ch/2ch）、lane錯位、時鐘對錯位	線束阻抗/接地回流差
偏色、灰階斷層、漸變條帶	18/24-bit 位寬不一致；JEIDA/VESA 映射不一致	某對數據lane接觸不良
動一下線就閃/時好時壞	線束與連接器接觸、屏蔽與地回流問題（差分鏈路對阻抗敏感）	eDP/LVDS邊界被噪聲觸發（若帶橋接）

順帶提醒一句：LVDS連接器與線束本質是高速差分系統，阻抗匹配與接地結構會決定穩定性；例如 JAE 的差分連接器設計就明確強調 100Ω 阻抗匹配與接地殼體。

6、替代不踩坑小技巧

只要把下面三張表對齊，39pin/40pin“同針腳不通”的概率會大幅下降。

表1：Pinout（針腳定義表）

最少要鎖定這些信息：

邏輯電壓（例如 N070ICG-LD1 為 3.3V typ.）

背光使能/調光PWM腳是否存在、極性與電平范圍

I²C/EDID 是否占用某些腳（有些板卡會因此被“拉低”導致異常）

GND分布（高速對之間是否有地隔離）

注意 ：針腳定義不一致時，“插得上”是最危險的狀態。

表2：Mapping（位映射/位寬/通道表）

需要把這幾項寫成“不可含糊”的句子：

1ch 還是 2ch（單像素/雙像素分發）

18-bit 還是 24-bit（3對數據lane還是4對數據lane）

JEIDA 還是 VESA（必須提供 bit mapping 圖）

表3：Timing（時序表）

讓供應商給出推薦時序：

Pixel Clock、H/V porch、sync、極性、DE關系。

不要只寫“1280×800@60Hz”，因為同分辨率可以有不同 blanking 口徑，VESA DMT 也明確包含多種時序條目。

7、現場怎么最快定位？

按“先保命、再點亮、最后看畫質”的順序

第一步：先保命（避免燒屏/燒板）

萬用表測主板/轉接板 LVDS口的邏輯電壓（3.3V還是5V），對照屏規格。

確認背光供電是否獨立、是否需要12V或板上升壓（很多“背光不亮”就是這里沒對上）。

不要在電壓不明時反復插拔試錯。

第二步：再點亮（把背光與圖像分離）

背光亮不亮？

用手電斜照屏幕，看是否“有圖但無背光”。

這能快速把問題從“背光控制腳/供電”與“LVDS鏈路/時序”分開。

第三步：最后看畫質

用純色（RGB全屏）、灰階、棋盤格測試圖：

8、詢價模板

屏規格：7.0" / 1280×800 / 60Hz

接口：LVDS

通道：1ch（或2ch），單像素/雙像素分發方式說明

位寬：24-bit（RGB888）或18-bit（RGB666）

映射：JEIDA（或VESA）， 提供 bit mapping 圖

連接器：39pin（或40pin），提供 Pinout（含邏輯電壓、背光EN/PWM、I²C/EDID、GND分布）

推薦時序：Pixel Clock、H/V porch、sync、極性、DE

線束要求：差分對成對、阻抗匹配、長度上限建議（高速差分連接器通常按100Ω設計）

另外，如果使用的是“某主板+某線纜套件”的生態，類似 Kontron 這種做法會把“面板 ↔ 線纜套件 ↔ 主板支持”做成映射表，強調不同面板需要不同線纜套件、甚至同面板也未必被所有主板BIOS支持。

這恰恰說明： 線纜/配置是“系統的一部分”，不是隨手買的配件。

9、常見問題

Q1：39pin 和 40pin LVDS 只差1個針腳，為什么會完全不通？

因為差的可能不是“多一根地”，而是電源/背光控制/I²C/使能等功能腳的分配不同；此外 LVDS 還依賴位寬、通道和映射規則，單靠針數無法保證兼容。

Q2：同為7寸 1280×800 LVDS，為什么有的寫 1ch 8-bit，有的沒寫？

“沒寫”不代表沒有差異。像 N070ICG-LD1 明確是 LVDS（1ch，8-bit）39pins、3.3V 供電。 你替代時也應該要求對方寫清同樣字段。

Q3：花屏最常見是哪里不對？

優先查：通道數（1ch/2ch）、lane對應關系、時鐘對是否正確；其次查：線束阻抗與接地回流（動一下線就變通常是線束/接觸問題）。

Q4：偏色、灰階斷層一般是什么問題？

高概率是 18/24-bit 位寬不一致或 JEIDA/VESA 映射不一致。OpenLDI 與TI資料都明確了 18-bit/24-bit 對數據線數量與映射規則的影響。

Q5：怎么從一開始就避免“同針腳不通”？

用“三張表”鎖死：Pinout + Mapping + Timing。沒有 bit mapping 圖與推薦時序的報價，盡量不要作為替代方案進入量產評審。
