Innolux群創6.5寸工控液晶屏F065A16-4T1液晶模組面板參數詳情

群創InnoluxF065A16-4T1，屬于肖像模式（豎屏）a-SiTFT-LCD+In-Cell觸控整合玻璃基板，主要用于智能手機、掌上終端與工業手持設備。在移動終端與智能工業控制設備的高速迭代中，顯示面板正經歷從“模組堆疊”到“結構整合”的演變。傳統的TFT-LCD模組由液晶玻璃、觸控層、偏光片、背光系統分離構成；而In-Cell觸控整合技術的出現，讓觸控感應電極直接嵌入液晶像素陣列中，實現更薄、更輕、更高集成度的顯示組件。群創光電（Innolux）F065A16-4T1就是這類高整合度的代表產品之一。

F065A16-4T1液晶屏采用6.5英寸AAS（AdvancedAmorphousSilicon）全視角液晶技術+In-CellTouch架構，支持豎屏（肖像模式）顯示，分辨率720×1560（265PPI），推薦驅動IC包括FT8006S、NT36525、ILI9882系列等，是目前中端手機、工業手持終端與智能控制面板的重要基礎元件。

核心參數解析與應用環境

項目	技術參數	工程解讀
顯示模式	AAS（Advanced Amorphous Silicon），常黑顯示	群創自研廣視角技術，畫面對比度高、灰階穩定。
分辨率	720×1560，265 PPI	滿足主流智能手機與HMI豎屏界面的細膩度需求。
對比度	1500:1 (Typ.)	采用多域液晶配向，黑位純凈，層次豐富。
視角性能	80/80/80/80 (Min.) (CR≥10)	對稱廣視角結構，確保不同角度下色彩一致。
響應時間	30ms (Tr+Td)	適合觸控交互、視頻播放等中速動態場景。
色彩表現	16.7M，67% NTSC	涵蓋 sRGB 的 95% 左右，色彩自然柔和。
玻璃結構	雙層玻璃 0.40+0.40 mm	保證剛性與輕量化的平衡。
背光系統	無背光（大板玻璃）	需配合外部WLED模塊，自定義亮度與能耗。
觸控集成	In-Cell Touch	觸控電極內嵌，降低反射層數，提高透光率。
推薦驅動IC	FT8006S、NT36525、HX83102-D、ILI9882Q 等	支持 MIPI DSI 接口與高幀率驅動。
工作溫度	−20°C ~ +70°C	滿足手機及輕工業產品環境需求。
對比優勢	厚度僅 0.8mm，無需外掛觸控層	節省結構空間，提升觸控靈敏度與光學一致性。

AAS與In-Cell技術協同的結構創新

1.AAS技術

AAS是群創改良型IPS技術，通過優化像素電極形狀與液晶配向角，使光透率提升約10%，視角達80°以上。其常黑顯示模式在熄屏?xí)r背景深邃純凈，尤其適合手機深色UI與高對比視覺界面。

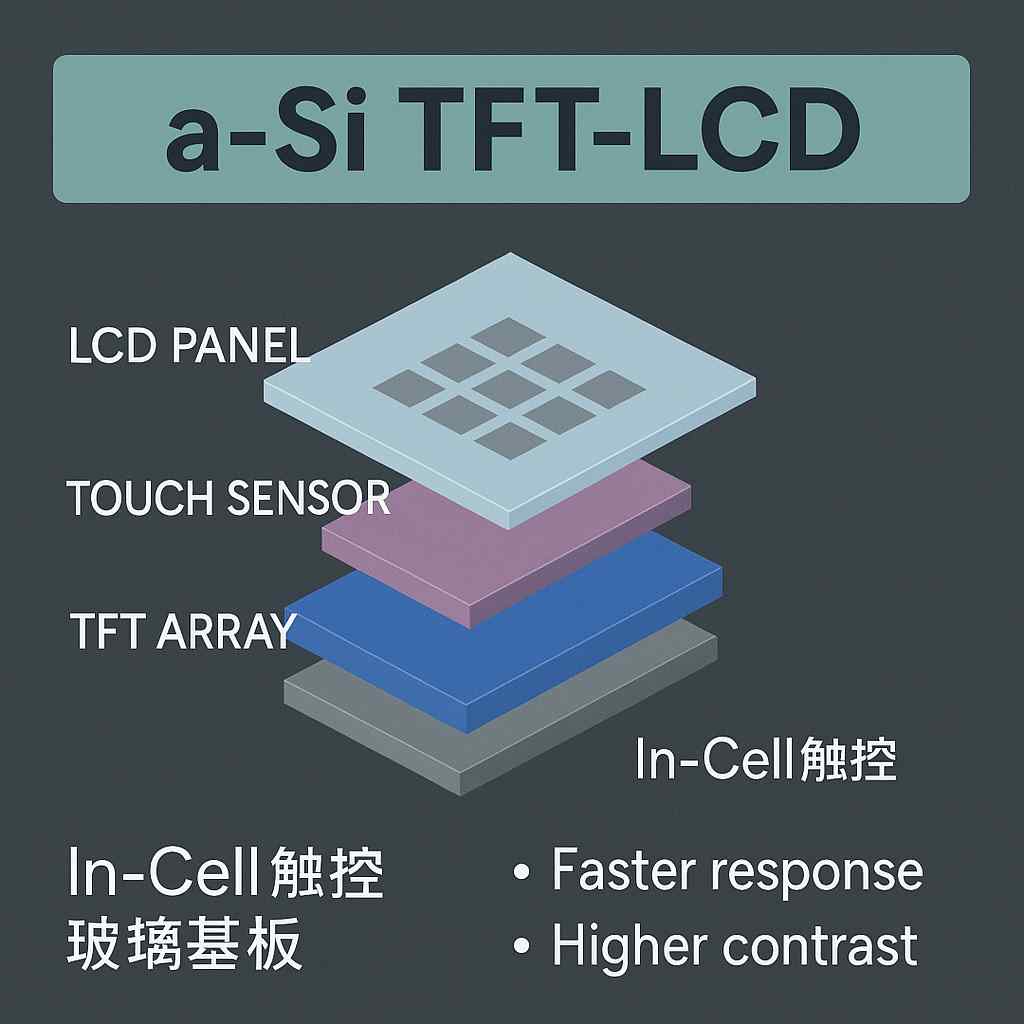

2.In-Cell觸控結構

傳統觸控屏（如G+G或OGS）將感應層貼合在玻璃表面，厚度大且光學反射層多。

In-Cell技術將觸控電極嵌入液晶陣列內部，實現：

觸控與顯示信號一體化；

光線反射層數減少2~3層，透光率提升約6~8%；

厚度降低約20~30%，整體模組厚度僅0.8mm；

信號路徑短，延遲更低。

該設計在抗反射、觸控靈敏度和功耗控制方面優于外掛式結構，尤其適用于高亮手機與戶外便攜設備。

四、光學與電氣特性分析

（1）對比度與灰階穩定性

1500:1的對比度得益于常黑模式的液晶取向與精密像素電極控制，使灰階分布線性平滑。

在不同溫度條件下，對比度衰減率低于10%，適合長時間圖形顯示（如車載儀表與醫療終端）。

（2）色域與色彩飽和度

67%NTSC對應約96%sRGB，能充分覆蓋Android與WindowsUI的主色域范圍。對于中高端工業與消費產品而言，已經足夠支撐細膩顯示。

（3）功耗控制

AAS模式下液晶驅動電壓約4.5V，配合MIPI接口IC，整體功耗可控制在1.2~1.5W。

相比AMOLED同尺寸屏功耗低約10–15%，但亮度均勻性更高。

五、同尺寸對比

型號	技術類型	分辨率	對比度	亮度	視角	厚度	觸控方式
Innolux F065A16-4T1	AAS + In-Cell	720×1560	1500:01:00	0（無背光）	80/80/80/80	0.8 mm	In-Cell
BOE HT065WX1-300	IPS 模組	720×1600	1200:01:00	450 cd/m²	85/85/85/85	2.1 mm	外貼觸控
Tianma HX650HD01	LTPS LCD	720×1560	1300:01:00	500 cd/m²	85/85/85/85	1.8 mm	On-Cell
AUO G065HAN02	AHVA 模組	720×1520	1000:01:00	400 cd/m²	89/89/89/89	2.0 mm	無觸控

對比：

InnoluxF065A16-4T1的集成度最高，厚度最薄，僅0.8mm；

對比度1500:1居領先水平，滿足暗場顯示；

無背光設計提供靈活度，適合定制化模組開發；

In-Cell結構優于BOE的外掛式觸控方案，反射率更低。

六、驅動與系統兼容性

該面板支持MIPIDSI單通道或雙通道輸出，兼容市面主流手機驅動芯片。

推薦使用的IC型號（來自群創規格書）：

FT8006S

NT36525/NT36525B

HX83102-D

ILI9881H/ILI9882Q/ILI9882N

這些IC均支持多點觸控算法，具備抗噪與高刷新特性，可實現60–90Hz顯示。在整機設計中，模組端通常通過COG（Chip-On-Glass）方式封裝，減少引腳電阻與信號延遲。

應用場景分析

（1）智能手機與PDA設備

F065A16-4T1原生豎屏結構，16:9.5比例，非常契合Android全屏界面。其In-Cell觸控支持多點操作，透光率高，觸控靈敏，適合中端機型與工業PDA。

（2）工業手持與檢測終端

在高溫、震動、戶外光線環境下，AAS技術穩定性優于AMOLED。

配合定制背光模組，可實現600~1000nit的高亮輸出，適用于檢測儀、掃描終端等。

（3）智能家居與物聯網面板

低功耗、高對比與輕薄特性使其可嵌入控制面板、網關終端或便攜平板。

（4）教育與醫療終端

AAS液晶具備優良的視覺一致性與色彩柔和特性，適合長期閱讀界面與電子儀表。

選型建議

應用方向	推薦等級	選型理由
手機與PDA設備	★★★★★	支持In-Cell觸控，輕薄化顯著，功耗低。
工業終端（需定制背光）	★★★★★	結構靈活，可根據環境亮度自行定義背光系統。
車載與戶外設備	★★★★☆	AAS全視角與寬溫適應性優良。
高色域影像產品	★★★☆☆	色域中等，非專業影像級。

常見問題

Q1：該面板為何無背光與偏光片？

F065A16-4T1為開放式玻璃（OpenCell）產品，便于整機廠自行設計背光模組與偏光片，以控制亮度、功耗和成本。

Q2：In-Cell與On-Cell有何區別？

On-Cell將觸控電極設置在玻璃外層，而In-Cell將電極直接集成在液晶陣列層中，減少厚度并提高透光率。

Q3：該面板能否直接點亮？

不能。需搭配背光模組與相應驅動板，通過推薦IC輸出MIPI信號驅動。

Q4：AAS與IPS的差異？

AAS是群創基于IPS改進的電極結構，擁有更高開口率與更低功耗。

Q5：適合長期顯示靜態畫面嗎？

可以，液晶技術無燒屏風險，適合持續運行界面。

輕薄與可定制性的高度平衡

群創F065A16-4T1是一款面向未來移動與嵌入式顯示的高集成液晶玻璃產品。它將AAS全視角顯示、In-Cell觸控技術、COG封裝架構集于一體，成功實現輕薄化與光學性能的平衡。對于手機、PDA、HMI終端或智能家居設備的廠商而言，這款面板可提供極高的結構自由度：可自行選擇背光方案、偏光片類型、觸控算法，實現從標準產品到定制方案的平滑轉換。
