LVDS 40Pin工業液晶屏顯示屏接口詳解

文章出處：TFT液晶屏官網人氣：發表時間：2025-09-03

在工業液晶屏和消費類顯示模組中，LVDS（Low Voltage Differential Signaling，低電壓差分信號）是最常用的信號傳輸方式之一。其中，40 Pin LVDS 接口應用極為廣泛，適配 10.1寸、15.6寸、17.3寸、21.5寸等中大尺寸 TFT 液晶屏。

一、什么是 LVDS 40 Pin 接口？

LVDS 是一種高速低功耗的差分信號傳輸方式，用于主控板與液晶模組之間的圖像數據傳輸。40 Pin LVDS 接口指的是液晶屏連接器采用 40 個引腳（Pin），用于傳輸電源、地線、數據信號和背光控制信號。

接口特點：

支持高分辨率（常見 1366×768、1920×1080、甚至 2K）傳輸速率快，抗干擾強支持單通道 LVDS（6bit/8bit）和雙通道 LVDS（高分辨率需求）

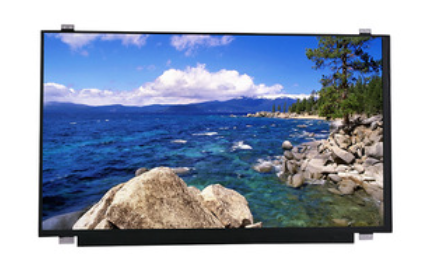

TFT液晶屏

二、LVDS 40 Pin 接口常見針腳定義

不同液晶屏廠商（友達、群創、京東方等）可能在細節上有所差異，但常見定義如下（示例）：

Pin腳號	信號名稱	說明
1~2	VCC	+3.3V 或 +5V 電源
3~4	GND	接地
5~12	LVDS信號	包含 RxIN0±、RxIN1±、RxIN2±、CLK±
13~14	GND	接地
15~22	LVDS 信號	包含 RxIN3±、RxIN4±（雙通道時使用）
23	EDID_SCL	I²C 時鐘（部分型號支持）
24	EDID_SDA	I²C 數據（部分型號支持）
25~26	GND	接地
27~30	LED+	背光電源正極
31~34	LED	背光電源負極
35	PWM	背光亮度調節信號
36	ENA	背光使能信號
37~40	GND	接地

具體針腳分配需要參考液晶屏規格書，避免誤接。

三、應用場景

1.工業液晶屏:常用于 10.1寸 ~ 21.5寸 TFT 屏，廣泛應用于工業控制、醫療設備、人機交互界面。

2.筆記本與顯示器屏幕:許多筆記本液晶屏采用 40 Pin LVDS 接口，支持 HD 或 FHD 分辨率。

3.商顯與廣告機:戶外高亮屏、廣告機顯示模組，常用 40 Pin LVDS 接口，方便主板驅動。

四、注意事項

1.電壓匹配:常見 VCC 為3.3V 或 5V，不同型號不可混用。

2.背光供電:背光通常為12V 或 5V，需要單獨供電，注意 LED+ 和 LED接法。

3.單通道 / 雙通道選擇分辨率 ≤ 1366×768 → 單通道 LVDS分辨率 ≥ 1920×1080 → 雙通道 LVDS

4.線材與屏蔽:建議使用屏蔽良好的 LVDS 屏線，避免出現花屏、閃屏。

5.規格書確認:不同廠商的 40 Pin LVDS 排針定義可能略有不同，必須參考屏幕規格書。

LVDS 40 Pin 接口顯示屏因其接口通用性、傳輸穩定性和性價比，已成為工業液晶屏和筆記本顯示器的主流方案。選購和集成時，需要重點關注供電電壓、通道類型和背光驅動，通過正規代理商獲取完整規格書，才能確保系統穩定可靠。
