AUO友達15.6寸eDP40針接口LCD液晶屏有什么“特殊用途”？

在LCD工控液晶屏的項目對接中，“15.6寸、友達、eDP 40針”這幾個關鍵詞經常一起出現：尺寸屬于通用大宗規格，品牌代表供應鏈成熟度，而eDP 40針則是近些年越來越常見的接口形態。很多采購或整機工程人員會問：這種屏是不是“筆電屏”？用于工控有沒有特殊優勢？它到底適合哪些設備，哪些場景又不建議用？

15.6寸友達 eDP 40針并不是某一種“特殊功能屏”，而是一類“非常適合做薄型化、高清化、成本可控、生態成熟”的顯示方案。它的“特殊用途”不在于面板本身有多稀缺，而在于接口與尺寸帶來的整機架構優勢：更容易做輕薄一體機/嵌入式終端、更容易與現代主控平臺對接、更利于EMI控制和線束簡化、也更容易在產線規模化與后期維護上形成標準化。

型號	尺寸	分辨率	亮度	對比度	顯示顏色	背光類型	信號類型	信號腳數	工作溫度
G156HAB01.0	15.6“	1920×1080	300	800:1	16.2M	WLED	eDP	40 pins	0~50°C
B156HAK02.2 HW0A	15.6”	1920×1080	220	700:1	262K	WLED	eDP	40 pins	0~50°C
B156HAN13.1	15.6“	1920×1080	250	800:1	16.7M	WLED	eDP	40 pins	0~50°C
B156HAN12.H HW0A	15.6”	1920×1080	300	1000:1	16.7M	WLED	eDP	40 pins	0~50°C
B156HAN12.1	15.6“	1920×1080	300	1000:1	16.7M	WLED	eDP	40 pins	0~50°C

一、15.6寸友達 eDP 40針究竟代表什么

1、15.6寸：不是隨便的尺寸，而是“工業端最容易標準化”的大屏規格之一

15.6英寸長期在消費端出貨量巨大，帶來兩個工程收益：

其一，供應鏈成熟。同尺寸下可選的分辨率、亮度檔位、視角技術路線（TN/IPS系）、薄厚結構都更豐富。

其二，周邊生態完整。觸控貼合方案、蓋板玻璃、支架開孔、整機模具與電源/驅動板方案更成熟，交付周期與備品備件更可控。

在工控領域，15.6寸通常處于“信息密度與可視面積的平衡點”：比13.3/14寸更適合顯示MES看板、參數曲線與多窗口信息；比21.5/24寸更容易嵌入設備面板、柜門和移動推車，結構強度與功耗壓力也更低。



2、友達：品牌意義更多在“穩定供貨與規格體系”

對工控項目來說，品牌并非為了“參數更豪華”，核心價值在于：

型號迭代與替代料邏輯更清晰

批次一致性管理更容易

工業級型號通常具備更明確的壽命與環境適應口徑

這對于要做批量交付、售后維護、長期供貨的工控客戶尤其重要。

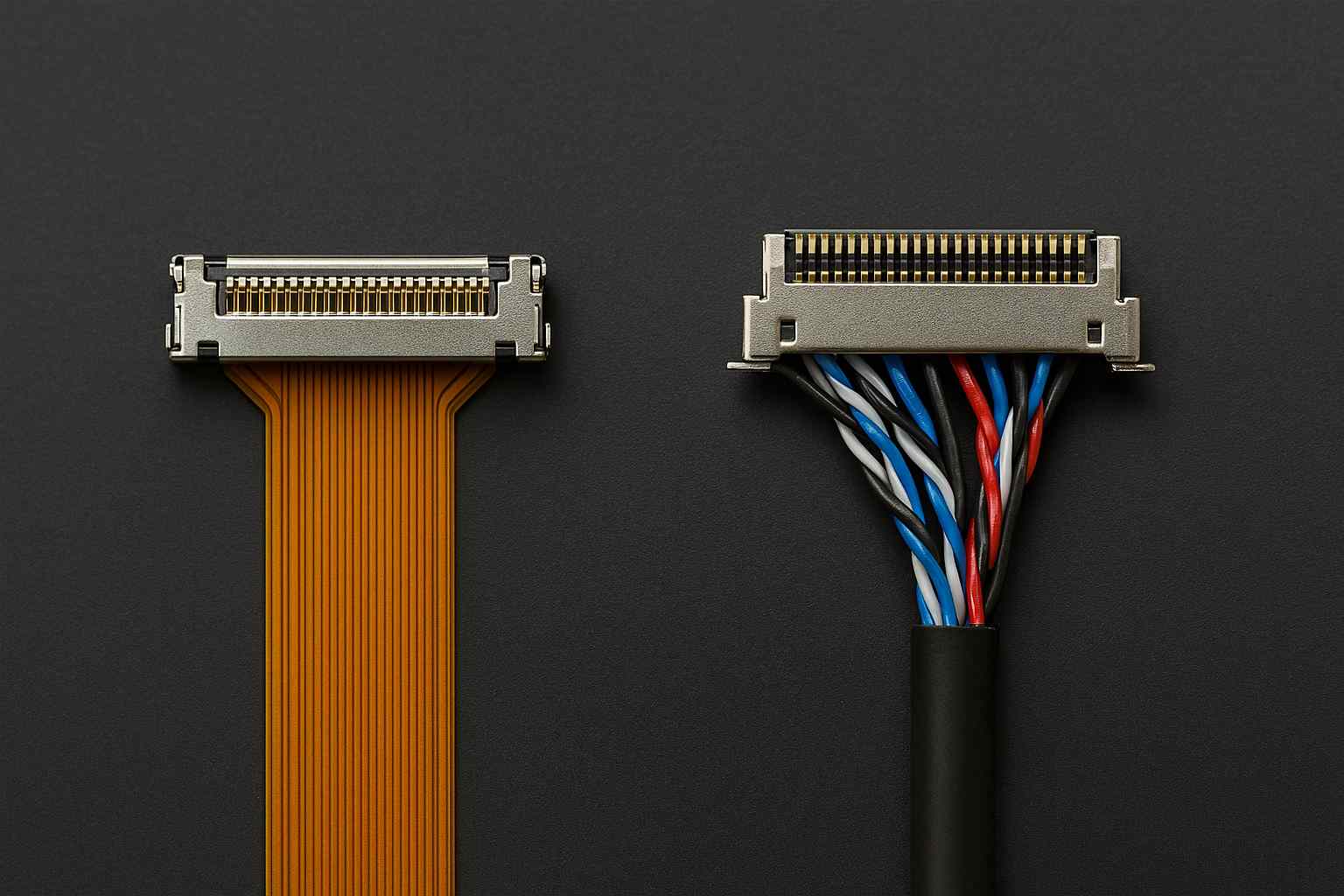

3、eDP 40針：真正的“特殊點”在接口及整機架構

eDP（Embedded DisplayPort）屬于嵌入式顯示接口體系，常見40針連接器把顯示數據、控制信號、電源與背光控制等集成在一條線束/連接器里（不同面板針腳定義可能略有差異，需以具體規格書為準）。

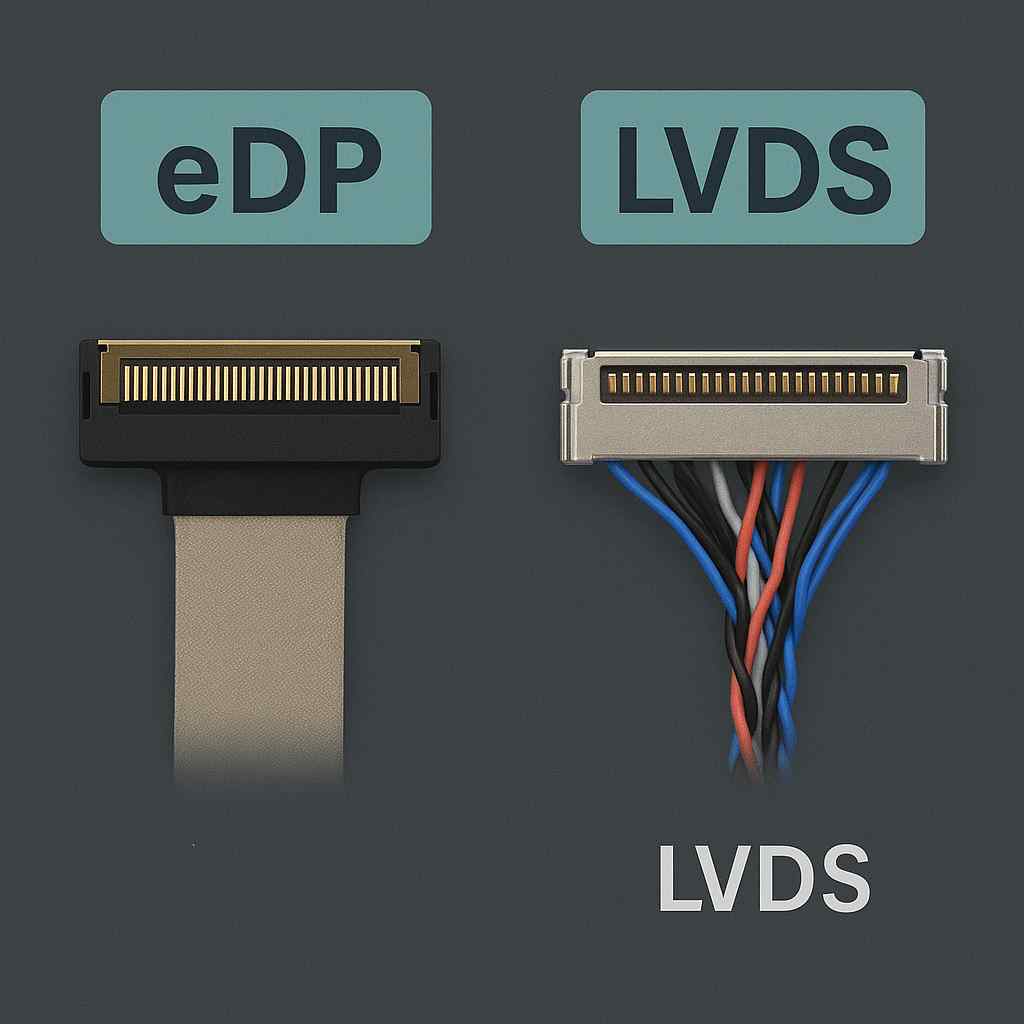

相較LVDS、RGB并口等傳統接口，eDP的核心意義是：

帶寬更高：更適配FHD甚至更高分辨率與更高刷新需求

走線更簡化：在同等畫質下線對數更少、布線更集中

EMI更好治理：差分高速信號體系更利于做屏蔽、接地與規范布線

更貼合現代主控平臺：很多新一代工控主板/嵌入式平臺原生支持eDP

因此，所謂“特殊用途”，本質上就是：當整機希望走更現代的主控架構、更薄更輕的結構、更高清的顯示體驗、更可控的線束與EMI時，15.6寸 eDP 40針會非常合適。

二、為什么15.6寸 eDP 40針在工控端越來越常見

1、工控設備正在“筆電化/平板化”：輕薄一體與窄邊框需求拉動eDP

過去工控屏強調“厚重耐用”，如今很多設備形態正在變化：

產線終端、看板終端要薄型化，貼墻/嵌入式安裝更美觀

移動推車、巡檢終端要輕量化，續航與功耗更敏感

自助終端、門禁訪客機要更像消費電子，觀感與交互更重要

這些趨勢天然更匹配eDP體系：連接器更小、線束更集中、高清面板更普遍，整機內部空間更好規劃。

2、eDP是更自然的接口選擇

15.6寸常見分辨率從HD到FHD都有。對工控軟件來說，信息密度提升帶來的價值非常直接：同一屏可顯示更多數據、更清晰的趨勢圖、更細的字體而不糊。

在FHD成為主流后，eDP在帶寬與信號質量上更“省心”，尤其在工廠車間電磁環境更復雜時，eDP的鏈路治理往往比傳統并口更容易形成穩定交付方案。

3、“40針”意味著生態成熟：驅動板、線材、適配方案更好找

在工程對接里，接口標準化比理論性能更重要。40針eDP在行業內屬于常見形態，意味著：

線材與連接器更易采購

驅動板/轉接板方案更多

研發團隊更容易沉淀通用設計與測試規范

對做批量的LCD工業液晶屏行業而言，這種“成熟度”本身就是核心競爭力。

三、到底有哪些“特殊用途”？

下面按“設備形態”而不是按行業空泛羅列，更貼近真實項目。

場景A：工業平板電腦（Panel PC）與嵌入式HMI一體機

這是15.6寸 eDP屏最典型的落地方向之一。特點是：

需要較大的觸控操作區與信息展示面積

安裝方式多為嵌入式/壁掛/支臂，要求整機盡可能薄

常年點亮運行，對穩定性與一致性要求高

eDP的優勢在于：高清顯示鏈路更直接，整機內部走線更干凈，做窄邊框也更容易。配合投射電容觸控（PCAP）與鋼化玻璃，能形成成熟的工業終端方案。

典型用途包括：MES工位終端、設備參數設定臺、產線Andon呼叫屏、質量追溯查詢屏、倉儲揀選/復核終端等。

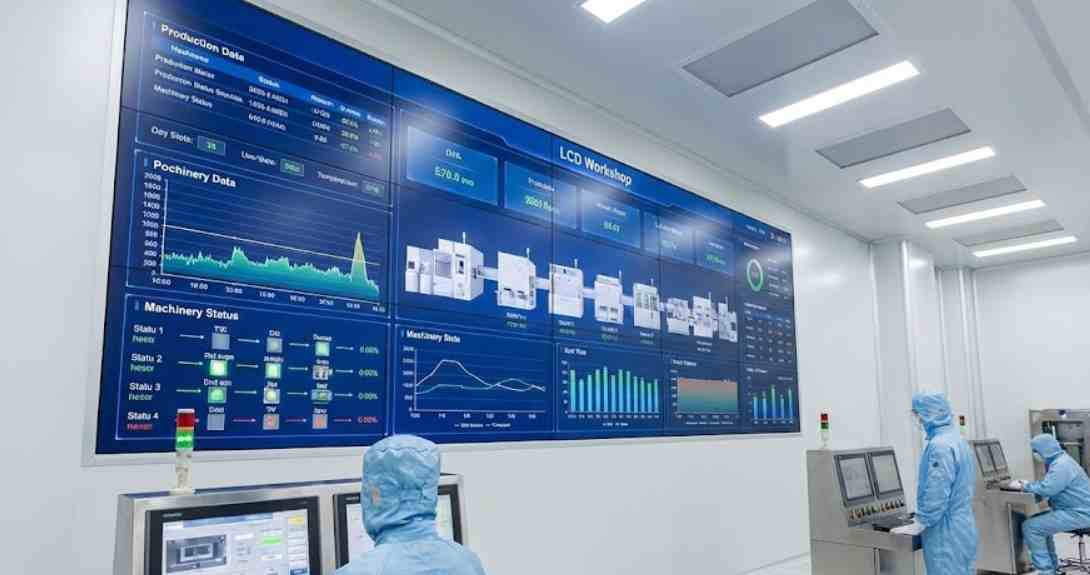

場景B：工廠車間可視化看板終端

很多工廠不一定上65/75寸電視類大屏，而是按產線單元做“中等尺寸的信息屏”，15.6寸在工位旁、設備側、產線節點非常合適。

eDP 40針屏用于此類終端時，優勢體現在：

FHD信息密度高，字體與表格清晰

終端結構可薄，可嵌入設備外殼或控制柜門

低功耗與背光調光策略更易實現，適合長時間運行

如果再疊加低反射蓋板（AR/適度AG）與合理UI配色，就能在車間強照明下保持可讀性。

場景C：移動工業終端與車載/叉車終端

15.6寸在移動終端里不算小，但在叉車調度、AGV調度、倉儲作業、移動工位推車上依然常見。

此時“特殊用途”不在于eDP更長距離傳輸（eDP本來就是板內短距接口），而在于：

線束集中、接口小，利于結構加固與抗振設計

高清顯示對地圖、庫位、路徑信息更友好

與嵌入式平臺（例如某些x86/ARM主板）對接更順

要注意的是：車載/振動環境更要重視連接器鎖扣、線束應力釋放、以及整機供電瞬態（啟動電機、DC-DC噪聲）對顯示鏈路的影響。

場景D：自助終端、訪客機、信息查詢機、工廠門禁/出入管理終端

在這些公共終端里，15.6寸是非常舒服的交互尺寸：既能顯示流程引導，又能留出足夠大的觸控按鈕。eDP 40針屏的價值在于配合一體化主控與薄型機身，整機做起來更像“現代終端”，視覺觀感與交付一致性更好。

若要在大廳/門口環境用，建議同時考慮：亮度檔位、反射控制、表面耐污易清潔，以及觸控在靜電/濕手條件下的策略調校。

場景E：醫療推車、檢測設備人機界面

醫療設備對顯示清晰度、灰階層次、長時運行穩定性通常更敏感。15.6寸FHD在很多檢測設備上是成熟規格。eDP的優勢是鏈路相對現代，便于平臺化設計。

但醫療場景往往還會額外關注：色彩一致性、亮度均勻性、表面消毒擦拭耐受、以及長期供貨周期管理。若作為工業供應鏈配套，需要在BOM凍結與替代料驗證上更嚴謹。

四、選型時真正要盯的“硬指標”

“15.6寸友達 eDP 40針”只是起點，項目成敗取決于關鍵指標能否匹配場景。建議從以下幾類指標定義需求。

1、分辨率與刷新：決定信息密度與邊緣清晰度

常見是HD或FHD。若用于看板、表格、曲線、CAD示意等，FHD通常更合適。

同時要關注整機鏈路：主控輸出分辨率、縮放策略、字體渲染方式。很多“看起來發虛”的問題并非面板本體，而是系統縮放與信號鏈路造成的。

2、亮度與反射控制：決定車間/大廳能否看清

如果終端要在車間強照明或靠近窗戶使用，建議把“可讀性”寫成組合要求：

亮度檔位（不必盲目追高，但要有余量）

前表面反射控制（AR優先，AG適度，必要時AF提升易清潔）

結構避免鏡面反射角落（安裝仰角/遮光邊框）

這樣比只寫“多少nit”更接近可驗收結果。

3、視角與面板技術路線：多人側看是否偏色

如果應用場景多人圍觀或從側面操作，建議優先選擇視角表現更穩定的技術路線，并把“側視可讀性”納入現場驗收。對工控而言，“看得清”比“色域多大”更重要。

4、溫度范圍與冷啟動邏輯：別只看標稱范圍

車間通常不是極寒，但戶外崗亭、冷庫門口、物流月臺會出現低溫/凝露。此時除了工作溫度，更要關注：低溫響應變慢導致拖影、觸控漂移、起霧等系統問題。

如果終端在低溫環境使用，建議同時規劃：預熱策略、背光點亮時序、觸控解鎖邏輯、以及防霧/防凝露設計。

5、壽命與長期運行：背光衰減與熱穩態管理

工控終端很多是7×24或長時點亮，背光壽命與溫升強相關。工程上更可交付的做法是：

亮度分檔/環境光調光（夜間降亮）

溫度降額曲線（過熱時自動降低背光）

散熱路徑規劃（避免局部熱斑）

這樣既能提升壽命，也能提升長期一致性。

五、eDP 40針不是“插上就好”

1、主控與驅動鏈路：優先“原生eDP”，其次才是轉接

若主控平臺原生支持eDP，整體穩定性通常更容易做扎實，BOM也更干凈。

若必須通過轉接板（例如HDMI轉eDP），需要關注：輸入時鐘穩定、鏈路兼容性、EDID/面板時序匹配、以及電源時序要求。許多“偶發黑屏、點亮失敗”的問題來自時序或兼容性細節。

2、線束與EMI：車間環境要按“強干擾場景”設計

車間里變頻器、電機啟停、繼電器動作帶來的瞬態噪聲，會通過供電與地線耦合到顯示鏈路。建議在整機層面落實：

線束屏蔽與正確接地回流

避開與大電流線束并行走線

供電濾波與紋波控制

連接器鎖扣與應力釋放

很多項目的顯示問題并不是“屏不好”，而是線束、供電與接地沒有工程化。

3、面板供電與背光控制：亮度線性與調光兼容要提前驗證

不同面板對背光調光（PWM/模擬調光）與電源時序的要求會不同。若整機需要做夜間降亮、節能模式或多檔亮度，建議在樣機階段就驗證：

低亮度下是否閃爍（PWM頻率與相機拍攝也相關）

調光是否線性，是否存在某檔跳變

斷電來電能否自動恢復亮度與畫面

這些都是量產后最常被忽略、又最影響體驗的點。

4、觸控疊加（如果做觸控一體機）：水膜、靜電與接地路徑必須閉環

15.6寸做觸控一體機非常常見。若是PCAP觸控，需要關注：

靜電放電路徑（前框接地、屏蔽層回路）

車間粉塵、油污、清潔劑殘留導致的誤觸

佩戴手套時的操作策略與閾值調校

工程上，觸控問題往往要“結構+電氣+固件+UI熱區”一起解決，單點優化通常效果有限。

六、“它非常適合做平臺化與標準化產品

從廠家視角看，“15.6寸友達 eDP 40針”之所以值得重點布局，還因為它非常適合做標準化平臺：

1、產品線平臺化

同一套結構可覆蓋不同亮度檔位、不同觸控形態、不同前表面玻璃工藝，形成系列化SKU，便于營銷與庫存管理。

2、主控平臺統一

在eDP接口統一后，主控板卡、線束規范、散熱結構更容易復用，研發迭代速度更快。

3、售后維護更簡單

標準化接口與模組化結構能讓現場更換、參數恢復、備件管理更可控，降低長期TCO。

4、對客戶更友好

整機客戶往往最怕“換代斷供”。成熟規格更容易做替代方案與跨批次一致管理，對工控項目尤為關鍵。

因此，所謂“特殊用途”，產業角度講就是：它是一個非常適合規模化、長期化、平臺化的顯示規格，適合做成工控行業的“主力型號”。



為了把風險前置，建議在與客戶確認或內部評審時，增加幾項“必測項”，尤其適用于車間、公共終端、長時運行項目：

1、點亮與恢復：斷電來電自動點亮、自動進入指定界面；連續多次重啟點亮成功率穩定。

2、長時運行熱穩態連續運：行若干小時后，亮度是否漂移、是否出現局部熱斑、是否閃屏；記錄關鍵溫度點。

3、現場可讀性：在目標環境光下（車間頂燈、側窗反光）檢查黑底白字、告警色塊、細線條曲線是否清晰。

4、抗干擾與線束規范：在設備啟停、電機啟動等干擾場景下觀察是否出現花屏/黑屏；必要時做供電紋波與接地排查。

5、觸控穩定（如帶觸控）：濕手/油污/靜電情況下誤觸率與掉線情況；手套模式可用性；邊緣觸控一致性。

將這些寫入交付標準，客戶對“工業屏的價值”更容易形成共識，也能減少后期扯皮。

15.6寸友達 eDP 40針接口LCD液晶模組之所以在工控領域被頻繁采用，不是因為它只能用于某個非常小眾的特殊場景，而是因為它在工程實踐中具備高度確定性：尺寸生態成熟、供應鏈穩定、高清化趨勢匹配、線束與EMI更易規范、平臺化量產更順。

當整機需求指向“薄型化、高清可讀、長時運行、規模交付、可維護”，這類屏就會成為非常合適的主力方案。
