LCD液晶屏中圖形模塊和字符模塊有什么區別?該怎么選呢？

在嵌入式顯示、工業控制、物聯網終端、醫療設備、消費電子等領域，LCD模塊可以大致分為兩類：字符型LCD模塊與圖形型LCD模塊。雖然兩者都屬于LCD顯示器件，但它們在結構、控制方式、顯示能力、開發成本、使用場景等多方面存在本質區別。

很多人會有疑問：

為什么同樣是LCD，有的只能顯示固定字母和數字，而有的能顯示圖形？

字符屏為什么便宜？圖形屏為什么貴？

為什么工控設備常用圖形LCD，而家用電器多用字符LCD？

圖形屏是否可以替代字符屏？

字符屏是否一定比圖形屏穩定？

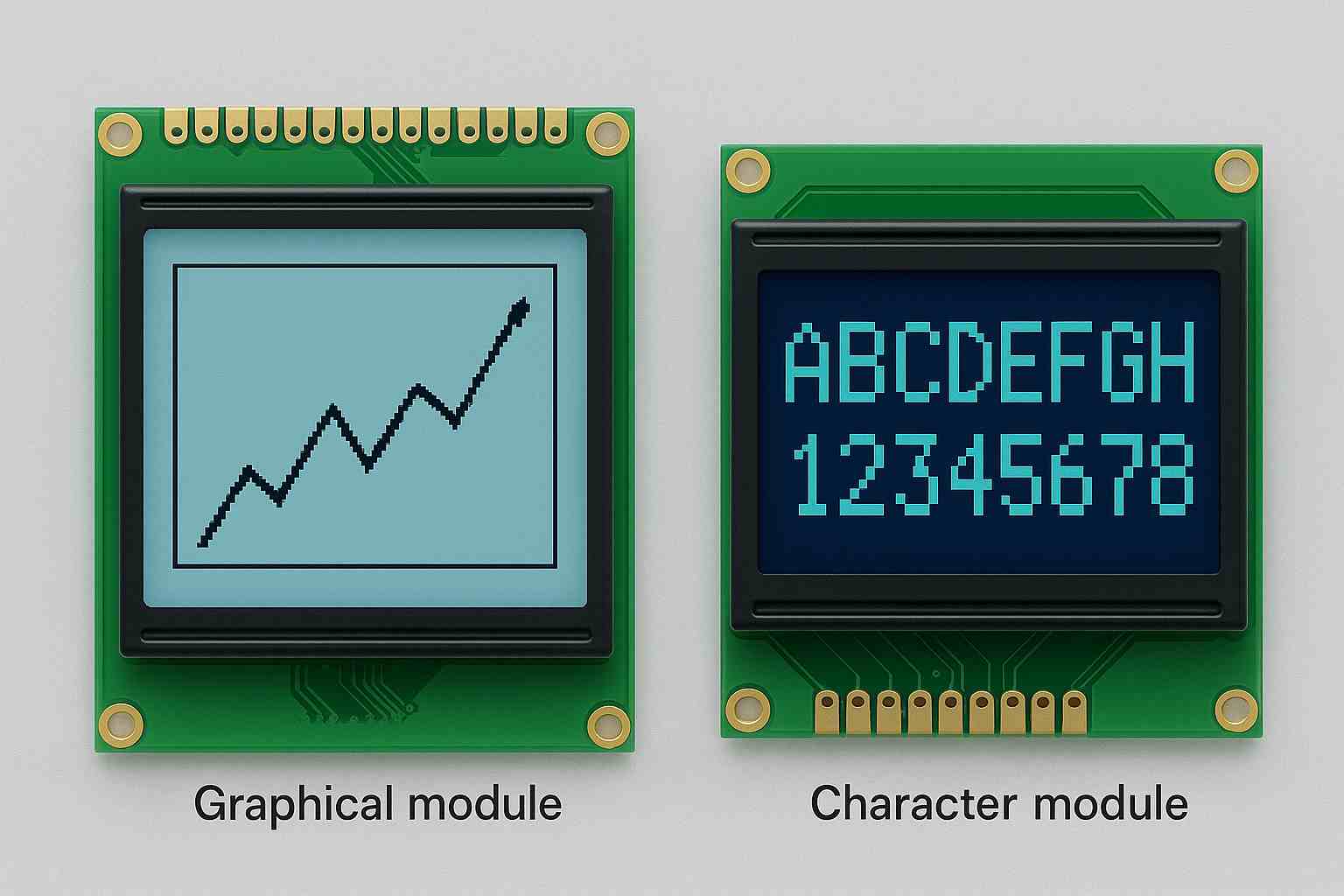

一、什么是字符模塊？什么是圖形模塊？

1.字符型LCD模塊

字符LCD是一種基于點陣字符庫的段式字符顯示器件，其顯示區域被劃分為固定的字符位置，例如：

8×2

16×2

20×2

20×4

典型結構就是我們在家電面板上常見的：

溫度：25℃

狀態：加熱中

每個字符由固定5×7或5×8點陣組成，因此：只能顯示固定點陣字符，不可自由繪圖。

并且內部通常自帶：

英文字符集

數字字符集

常用符號

部分模塊支持自定義最多8個字符，但依然有限。

2.圖形型LCD模塊

圖形LCD是一種像素級可控的點陣顯示器件，分辨率形式如下：

128×64

240×128

320×240（QVGA）

480×272

800×480

更高分辨率…

它類似“黑白屏版的Mini屏幕”，每個像素點都能獨立亮滅。能顯示圖形、圖標、漢字、曲線、波形、LOGO等任何形狀。

圖形屏內部通常包含：

DisplayRAM（GRAM）

控制器（如ST7565/RA8835/UC1698等）

多種接口（SPI、I²C、8080/6800并口）

二、顯示能力差異：固定字符vs任意圖形

這是兩者的最大區別，也是工程應用選型的核心點。

字符屏：只顯示“字符”

不能繪圖

不能顯示漢字（部分型號可以顯示極少量自定義字符）

不支持圖形界面（UI）

布局固定、不靈活

適用內容：

數字：0–9

字母：A–Z

基本符號：℃、-、+、>、<

因此常用于：

家用電器

測量儀表

簡單控制面板

狀態提示

圖形屏：可以顯示“任何內容”

因為像素可控，圖形模塊能實現：

漢字顯示

LOGO

圖表、波形

復雜UI

動態動畫

菜單界面

狀態圖標

參數曲線

因此應用于：

醫療顯示（ECG心電波形）

工控HMI

智能儀表

車載終端

POS機

智能家居屏幕

圖形能力越強，硬件復雜度和成本越高。

三、結構與控制方式差異

1.字符LCD模塊的控制方式

字符屏通常使用HD44780控制器兼容命令集（行業標準）。

控制方式：

8位/4位并口

簡單對寄存器寫命令

內置字符ROM

無需顯存操作

顯示流程如下：

MCU寫入字符編碼→內部字符庫轉換成點陣→屏幕顯示

顯著優點：

MCU負擔極低

控制代碼簡單

不需要顯存

不需要字體渲染

穩定可靠、不容易出現花屏

2.圖形LCD模塊的控制方式

圖形屏的控制要復雜得多，因為每個像素都需控制。

必須具備以下元素：

顯存（GRAM）

掃描控制器

頁面尋址、段尋址

坐標系

字庫或字體渲染算法

顯示流程：MCU生成點陣數據→寫入GRAM→控制器刷新→顯示圖形

圖形屏常用驅動芯片：

ST7565/ST7920

SSD1309/SSD1315（兼OLED）

HX8238D

RA8835

UC1698

接口：

SPI

I²C

8080/6800并口

工程復雜度顯著高于字符LCD。

四、為什么字符屏便宜，而圖形屏貴？

字符屏便宜的原因：

點陣固定，復雜度低

無顯存、控制器簡單

通用性強，產量巨大

技術成熟，良率高

MCU無需參與圖形渲染

字符屏常見價格：

8×2：5——10元

20×2：10——20元

20×4：15——25元

圖形屏貴的原因：

像素數量巨大

控制器復雜

顯存需求高

分辨率越大成本越高

工程開發量大

驅動算法和字庫渲染復雜

生產工藝要求高

常見價格：

128×64：20——50元

240×128：50——100元

320×240(TFT)：80——200元

800×480(TFT)：150——300元以上

成本差距來自結構本質不同。

五、典型應用差異

1.字符LCD典型應用

面向“信息簡單、低成本、長壽命”的需求。

常用于：

家用電器：熱水器、電磁爐、飲水機

UPS電源

電力儀表

數據記錄器

簡單工業設備

電梯樓層指示

變頻器面板

醫療簡易測量儀（血壓計）

用戶感受：

字體清晰

功能夠用

成本低

響應快

故障率極低

2.圖形LCD典型應用

面向“需要圖形界面、數據可視化”的產品。

常用于：

心電監護儀（顯示波形）

工控HMI（顯示菜單、提示、曲線）

車載儀表

POS機

智能家居觸控屏

可視化儀表

醫療診斷儀

智能農業與能源設備

用戶感受：

顯示信息更豐富

UI更好看

易于操作

更現代

使用場景更廣

六、從用戶體驗角度比較

用戶關心的方面	字符屏體驗	圖形屏體驗
信息量	極低	極高，可顯示圖形
操作感	較傳統	更現代、更友好
易讀性	字體大、簡單	能顯示圖標，但復雜度高
高級感	較弱	有UI感覺，更智能
響應速度	即時	受刷新率影響
顯示美觀度	單調	可高度自定義

如果用戶需要：

簡單參數顯示

狀態顯示

成本敏感

→選字符屏。

如果用戶需要：

可視化

圖標

漢字

UI界面

→必須選圖形屏。

七、從工程開發角度比較

工程因素	字符屏	圖形屏
驅動復雜度	低	高
MCU占用	極低	高
開發難度	簡單	中等到高
字庫支持	內置固定字符	需字庫或軟件渲染
刷新方式	按字符刷	必須刷像素或GRAM
UI設計	不需要	必須設計UI
調試工作量	低	高

工程師選擇圖形屏意味著：

需要處理字體

需要UI設計

需要圖形渲染

需要大量驅動和內存

需要考慮刷新性能

因此圖形屏產品的開發成本遠高于字符屏。

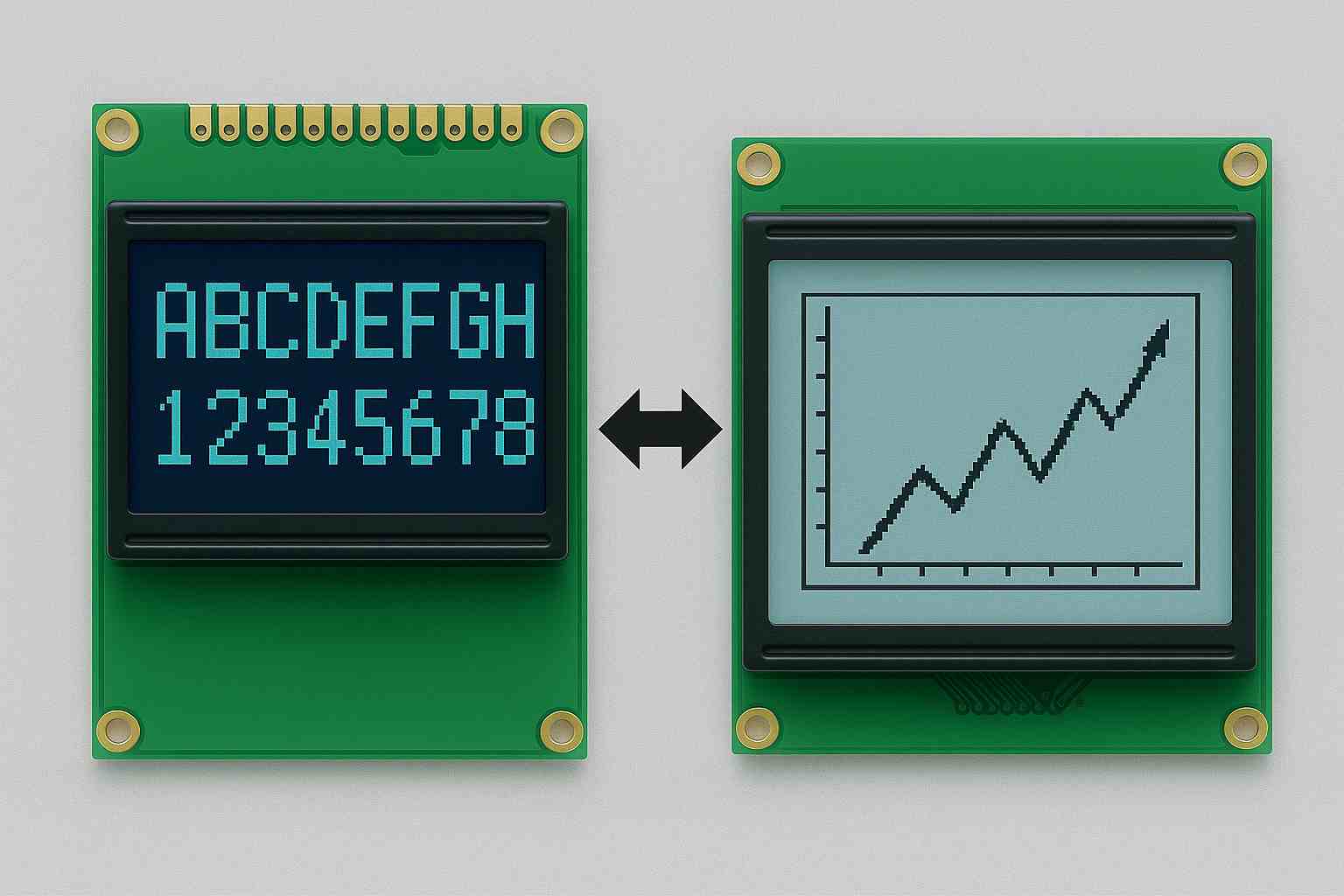

八、字符LCD與圖形LCD是否可以相互替代？

在大部分應用中，字符屏不能替代圖形屏，而圖形屏可以替代字符屏，但成本更高。

圖形屏→可以模擬字符顯示使用5×7或8×16字模即可。

字符屏→永遠無法模擬圖形屏因為像素數量極少、布局固定。

九、常見問題

誤區1：圖形屏一定比字符屏更高級

不對。

字符屏：

穩定

壽命長

便宜

足夠顯示簡單參數

所以字符屏在家電行業仍然是主力。

誤區2：圖形屏和字符屏成本差不多

錯。

圖形屏成本通常是字符屏3——10倍。

誤區3：字符屏不能顯示漢字

部分字符屏支持自定義字符，可以顯示極少量簡單漢字，但并不適合實際應用。

誤區4：圖形屏顯示中文一定需要外置字庫

不一定。

TFT帶MCU的模塊可內置字庫

OLED/MonoLCD常用外部字體庫文件

MCU可通過軟件渲染點陣

誤區5：圖形屏一定更耐用

恰恰相反：

字符屏壽命極長

圖形屏多為高分辨率、結構復雜，故障率更高

十、圖形LCD與字符LCD本質差異

用一句話總結兩者區別：字符LCD是“字符級顯示”，圖形LCD是“像素級顯示”。最終判斷方法簡單明確：

什么時候選字符LCD？

成本敏感

顯示內容固定

僅需數字/符號

壽命要求極高

設備界面簡單

典型行業：

家電

電力儀表

UPS

簡單控制器

什么時候選圖形LCD？

需要豐富顯示內容

需要漢字

需要UI

需要圖形和曲線

需要更佳用戶體驗

需要未來升級可擴展性

典型行業：

醫療

工控

智能終端

測量儀器

車載設備

智慧能源
