什么是點陣的圖形液晶模塊? 點陣液晶模塊的類型有幾種

什么是點陣的圖形液晶模塊?點陣液晶模塊的類型有幾種?相信很多人都不是很清楚了解，那么今天小編就帶大家了解下。

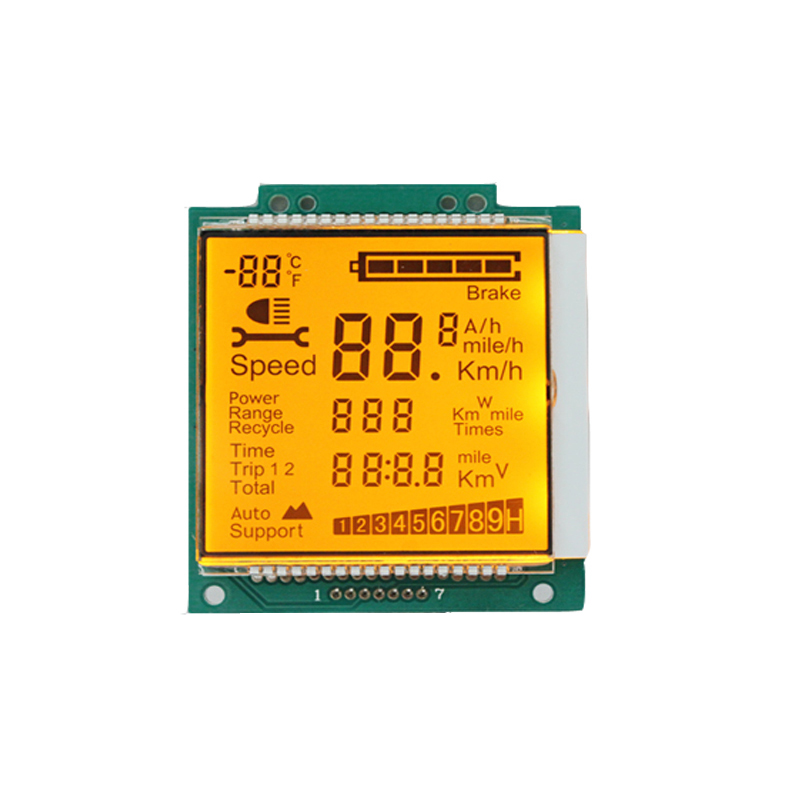

點陣的圖形液晶模塊也是屬于點陣液晶模塊的一種類型，它的特點就是點陣像素是連續排列的，行與列在排布之中都是沒有空隔的。因此是可以顯示連續、完整的圖形。由于它也是由X-Y矩陣像素所構成的，所以除了顯示圖形之外，也是可以顯示字符的。

下面是點陣圖形模塊的三種類型：

一、行、列驅動型的

這是一種必須要外接專用控制器的一種模塊，其模塊只裝配的有通用的行驅動器以及列驅動器，這一種驅動器實際上是只有對像素的一般驅動輸出端，而輸入端呢一般是只有4位以下的數據輸入端、移位信號輸入端、鎖存輸入端、交流信號輸入端等等，比如HD44100、IID66100等等.這一種模塊必須要外接到控制電路，比如：HD61830，SEDl330等等才能夠和計算機連接.這種模塊的數量是最多的，也是最普遍的。雖然需要采用到自配的控制器，但是它也給客戶留下了可以自行選擇不同控制器的自由性.

二、行、列驅動-控制型的

這是一種可以直接與計算機接口，依靠計算機來直接控制驅動器的一種模塊。這一類模塊所使用的列驅動器都是具有I/O總線數據接口的，可以將模塊直接的掛在計算機的總線上面，這樣就省去了專用的控制器，因此對于整機系統降低成本是有好處的。對于那些像素的數量不大，整機的功能不多，對于計算機軟件的編程又非常熟悉的用戶非常的適用。不過它可能會占用到你系統的一部分資源。

三、行、列控制型的

這是一種內藏有控制器型的點陣圖形液晶模塊。它也是比較受歡迎的一類.這一種模塊不僅僅是裝有如第一類的行、列驅動器，而且也是裝配的有如T6963C等等的專用控制器。這一種控制器是液晶驅動器和計算機的接口，它是以最簡單的方式來受控于計算機接收并反饋計算機的各類信息，經過自己獨立的信息處理實現了對于顯示緩沖區的管理，并向驅動器提供了所需要的各種信號、脈沖，操縱驅動器來實現模塊的顯示功能等。

這一種控制器都具有自己一套專用的指令，并且具有自己的字符發生器CGROM.用戶必須要去熟悉這種控制器的詳細說明書，才能夠進行操作。這一種模塊使用戶擺脫了對于控制器的設計、加工、制作等等一系列工作，又使計算機避免了對于顯示器的繁瑣控制，節約了其主機系統的一個內部資源。

以上就是為大家介紹的關于什么是點陣的圖形液晶模塊?點陣液晶模塊的三種類型，希望對大家有所幫助。
