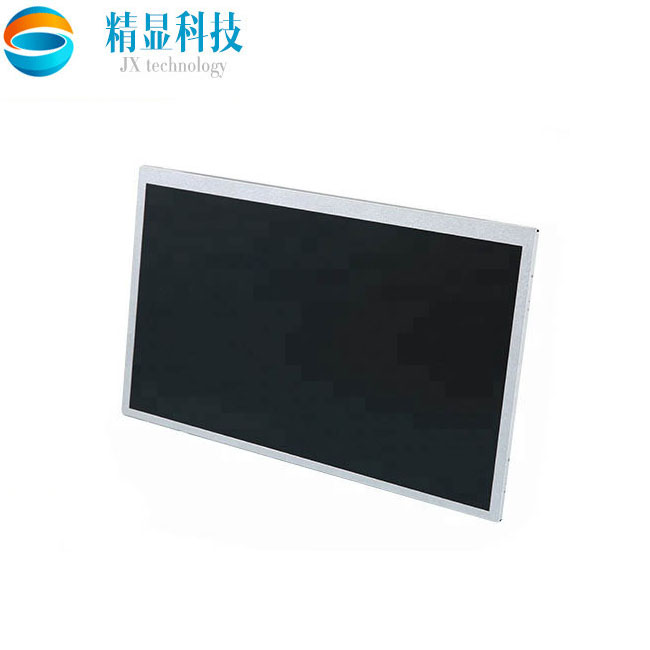

薄膜三極管TFT液晶顯示屏中充當什么角色？

文章出處：未知人氣：發表時間：2021-05-27

我們可以用白燈泡的亮滅來比喻液晶顯示屏的像素的亮度變化（液晶分子的取向），以說明TFT的特性和功能。液晶顯示屏通電之后,其中液晶分子的響應速度相當慢。就像是燈泡點亮也要花費很長時間才能完全變亮。

如果將燈泡（液晶的一個像素）連接到普通的機械開關，則當開關打開時，燈泡會開始發光，但是要花費一定的時間才能達到全亮度。從關閉時起，燈泡開始變暗，但是要完全熄滅需要一定的時間。使用這種方法，如果要求燈泡保持一定的亮度，則必須持續向其施加電壓。

相反，使用TFT薄膜三極管開關不僅可以控制電流的通斷，而且可以連續地控制電流的方向。施加到柵極的正電壓控制電流或負電壓控制電流控制電流是打開還是關閉，并且流向是施加到源極的電壓電平。

如果對源極施加高電壓且開關處于ON位置（對柵極施加正電壓），則電容器將在很短的時間內充滿電。因此，當向燈泡（液晶盒）施加電壓時，燈泡逐漸變亮（液晶分子在電場的作用下開始排列）。

如果柵極電壓為負且開關已關閉，則來自源極的電流將被切斷，但是電容器中存儲的電荷可以維持該電壓，從而使燈泡可以在足夠長的時間內保持明亮。

另一方面，當對源極施加非常低的電壓并接通開關（對柵極施加正電壓）時，存儲在電容器中的電荷立即開始放電，燈泡開始變暗。因此。然后，再次向柵極施加負電壓以使開關斷開，從而為液晶分子完成對齊提供了時間。
