如何應對極端環境下的LCD工業液晶屏的觸控需求？

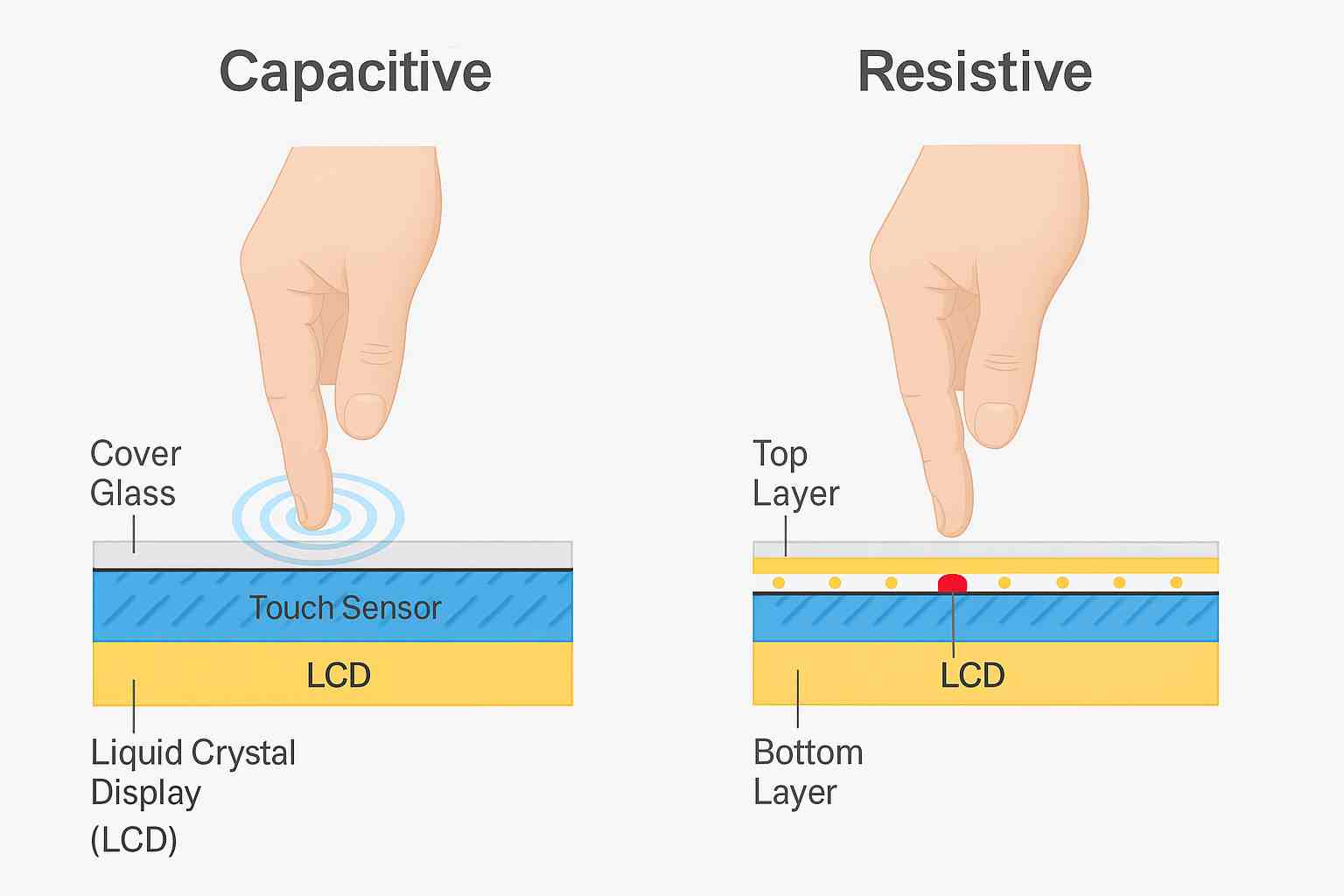

工業電容觸摸屏的“可靠性”不是能點亮、不是能觸發，而是極端工況下仍可用，在工業設備里，電容觸控（PCAP）從來不是“體驗加分項”，而是人機交互鏈路的一部分：一旦觸控不可用，設備就可能進入不可操作狀態，帶來停機、誤操作甚至安全風險。所謂“可靠性”，不是實驗室里手指一碰就有反應，而是在極端環境（寬溫、凝露、強干擾、振動、油污、鹽霧等）疊加下，觸控仍能保持：

1·可觸發：能穩定識別有效觸摸（含手套、濕手、水膜等條件）
2·可定位：坐標不漂移、不抖動，邊緣與角落同樣可用
3·可持續：長期運行后性能不顯著退化（不因材料老化、腐蝕、貼合失效而劣化）
4·可預測：批次一致性、環境敏感性與故障邊界清晰，能被驗證與放行

這也是工業觸摸屏與消費觸控液晶屏最大的差別：消費場景更多追求靈敏度與手感；工業場景必須優先解決“在壞環境里不失控”。

一、為什么PCAP在極端環境下更難

PCAP的本質是測量電極上的微小電容變化，觸摸信號本來就很弱。極端環境會從三個層面“傷害觸控鏈路”：

1.信號被淹沒（SNR下降）：強EMI、地電位差、DCDC/背光PWM等高頻噪聲，會以傳導/輻射/共模的方式進入觸控電極或AFE，導致噪聲幅度接近甚至超過觸摸信號。

2.基線漂移（BaselineDrift）：溫度變化、濕度變化、材料介電特性變化會讓電極的基線電容緩慢移動。基線漂移會讓算法的閾值判斷變得不穩定，出現“漂移/跳點/斷觸”。

3.硬件退化（PhysicalDegradation）：鹽霧腐蝕、電化學遷移、FPC微動、貼合層老化、蓋板應力導致的微裂紋等，會讓觸控從“偶發異常”走向“不可恢復失效”。

因此，工業電容觸控可靠性是一個系統問題：傳感器結構+貼合工藝+接地屏蔽+供電噪聲+算法策略共同決定成敗。只換“更靈敏的控制器”通常救不回來，因為根因可能在結構與回流路徑。

二、極端環境下最常見的“觸控需求”，其實是“矛盾需求”

工業項目常見的矛盾需求包括：

1·要能戴手套，但又要抗噪與抗誤觸（靈敏度提高會放大噪聲）
2·要防水防凝露，但水膜會形成導電橋（“水觸”與有效觸摸難分）
3·要厚蓋板高強度，但厚蓋板會衰減電場（信號更弱）
4·要強EMI環境穩定，但線束、屏蔽、地電位差會把共模噪聲送進觸控前端

所以工程上必須把需求“量化”，否則測試與驗收永遠扯皮。

三、把“極端環境觸控需求”量化成可驗收指標

環境/工況維度	典型場景舉例	觸控可靠性風險點	建議驗收指標（可量化）
寬溫（低溫/高溫）	戶外柜機、冷鏈、冶金廠房	低溫響應變慢/斷觸，高溫漏電上升/噪聲增大	低溫啟動可用性；坐標漂移；響應時延上限
凝露/水膜/雨水	雨天戶外、冷暖溫差大	水膜導電橋導致誤觸/連點	濕觸誤觸率；水膜工況下有效觸摸識別率
鹽霧/腐蝕	海邊、化工廠	ITO/銀漿遷移、端子腐蝕、屏蔽失效	老化后功能保持率；端子接觸電阻變化范圍
油污/粉塵	機加工、廚房/礦區	表面污染改變電場、造成漂移	污染后觸控穩定性；清潔恢復性
振動/沖擊	車載、工程機械	FPC微動、結構應力造成間歇斷觸	振動下斷觸率；沖擊后功能保持率
強EMI/ESD	變頻器、強電柜、靜電頻發	跳點、鎖死、重啟、永久損傷	ESD后功能保持；誤觸/斷觸率；恢復時間

你會發現：工業觸控可靠性的評價指標，必須同時包含“功能是否可用”和“錯誤是否可控”（誤觸率/斷觸率/漂移/恢復時間），而不是一句“能用”。

極端環境下的觸控失效，不是“靈敏度不夠”，而是系統裕量被多方向吃掉

工業PCAP觸控在極端環境下出現異常，常見表現是：誤觸、漂移、斷觸、局部區域失靈、只在特定工況觸發。很多團隊第一反應是“把靈敏度調高”“換更強的控制器”，結果往往短期有效、長期更糟。

原因很簡單：極端環境會同時拉低三類裕量：

1.信噪比裕量（SNR）：觸摸信號變弱或噪聲變強

2.基線穩定性裕量（Baselinestability）：溫濕變化讓基線漂移更快、更不可預測

3.硬件健康裕量（Hardwareintegrity）：腐蝕、遷移、微動、老化讓系統從“偶發”走向“持續失效”

要應對極端環境，你必須把問題拆成“失效機理→可觀測癥狀→可控對策”，而不是靠參數堆疊。

3.1失效機理一：濕觸/凝露（水膜）

濕觸場景的難點在于：水不是穩定的絕緣體。水膜會帶來兩類關鍵影響：

1·導電橋（Conductivebridging）：水膜在電極之間形成導電路徑，導致觸控控制器看到“多個電極同時變化”，容易被判成多點觸控或連續觸發。
2·介電常數變化（Dielectricshift）：水膜改變電場分布，使基線電容整體抬升或局部畸變，造成漂移與邊緣誤觸。

典型癥狀畫像：

1·雨天/霧氣后“邊緣連點”“整片漂移”“一觸就多點”
2·擦干后短時間恢復，但反復出現
3·局部區域更嚴重（通常是排水不暢的邊緣/角落）

工程對策的核心不是“算法硬扛”，而是“結構+算法協同”：讓水不形成穩定橋接，并讓算法識別水膜模式進入抑制策略。

3.2失效機理二：低溫/高溫——溫度改變的不止是響應速度，還包括漏電與閾值穩定性

溫度對觸控的影響通常有兩條路徑：

1·低溫：材料介電特性變化、觸控電極/膠層變硬導致耦合變化，觸控掃描需要更長積分時間才能維持SNR；同時顯示側低溫響應變慢也會讓用戶誤以為“觸控不靈”。
2·高溫：漏電流上升、噪聲底抬升，觸控AFE更容易被污染；某些貼合材料在高溫下性能變化會加劇基線漂移。

典型癥狀畫像：低溫下：觸控遲滯、需要更大觸摸面積或更長按壓才能觸發、斷觸

1·高溫下：誤觸增多、漂移增大、邊緣更不穩定

對策要點：

1·低溫：提供“低溫參數集”（更長積分、更穩閾值）或結合加熱/防霜方案
2·高溫：更強調供電與屏蔽的噪聲控制，以及材料/貼合的耐溫穩定性

3.2失效機理三：ESD/EMI——從“跳點”到“鎖死/重啟”的分界線

工業現場常見強噪聲源包括變頻器、電機啟停、繼電器、電源大電流切換、長線束共模噪聲等。ESD還會帶來瞬態高壓注入。觸控系統在電磁維度的失效通常分層：

1·輕度干擾：噪聲進入電極/AFE，表現為跳點、坐標抖動、短暫斷觸
2·中度干擾：觸控控制器狀態機異常，出現鎖點、觸控不響應，需要復位恢復
3·嚴重干擾/ESD損傷：永久失效或頻繁重啟（供電掉落/地彈觸發）

對策關鍵點：

1·ESD路徑要“有路可走”：通過結構/屏蔽/放電器件把能量引到機殼地或定義好的泄放路徑，而不是穿過觸控AFE。
2·共模控制：差分線束的端接與回流、屏蔽層接地策略一致，避免把共模噪聲“喂給觸控”。

3.3失效機理四：腐蝕/遷移/微動——讓“偶發問題”變成“不可恢復問題”

極端環境長期作用會引發硬件退化，這類問題往往最難，因為它不是“調參能解決”的。

1·鹽霧/高濕：金屬端子氧化、銀漿/走線電化學遷移，造成漏電與短路風險
2·FPC微動：振動導致連接器接觸電阻瞬態變化，引發間歇斷觸或局部失靈
3·貼合老化：膠層吸濕/黃變/脫粘，導致電場分布變化與基線漂移加速

對策往往屬于“材料與工藝級別”：密封、防腐涂層、連接器選型與固定方式、貼合工藝與結構應力控制。

四、極端環境失效模式→根因→可觀測特征→關鍵對策

失效模式（你現場看到的）	典型根因（機理）	可觀測特征（如何快速確認）	關鍵對策（按優先級）
雨天/凝露誤觸、多點連點	水膜導電橋、介電變化	只在潮濕工況；邊緣更嚴重；擦干短暫恢復	結構排水/密封；水膜識別與抑制；屏蔽層接地策略統一
低溫斷觸/遲滯	SNR下降、材料變硬、積分不足	低溫放置后上電更明顯；回溫后改善	低溫參數集；加熱/防霜；適當提高驅動與積分
高溫漂移/誤觸增多	漏電上升、噪聲底抬升、膠層變化	高溫持續運行后逐步變差	供電噪聲控制；材料耐溫；閾值與基線補償策略
強干擾下跳點/抖動	EMI傳導/輻射/共模進入AFE	電機啟停/繼電器動作觸發；線束位置敏感	回流與屏蔽優化；線束隔離；頻率規劃與濾波
ESD后鎖死/不響應	ESD能量進入控制器/AFE	靜電事件后需復位；偶發死機	放電路徑設計；ESD器件與接地；固件看門狗與自恢復
振動下間歇斷觸	FPC/連接器微動、接觸電阻波動	振動或敲擊時觸控斷續	連接器選型與固定；線束應力釋放；結構支撐優化
長期運行后持續異常	腐蝕/遷移/貼合老化	從偶發變持續；清潔/調參無效	密封與防腐；材料升級；工藝管控與老化篩選

這張表可以直接用于項目評審：你只要把現場癥狀對上，就能快速收斂到“該改結構、該改電氣、還是該改算法”。

常見問題

1：濕觸/雨天誤觸能“根治”嗎？

工程上更準確的說法是：把誤觸控制到可接受，并讓行為可預測。因為水膜在物理上可能形成導電橋，屬于PCAP的天然挑戰。想要在雨天也穩定，需要“結構+算法”一起做：

1·結構側降低水膜連續性（排水、導水、減少積水邊緣）；
2·算法側識別水膜模式并進入抑制策略（限制多點、提高門檻、區域屏蔽）。

只靠調靈敏度通常會適得其反：越靈敏越容易把水膜當觸摸。

2：全貼合一定比框貼更可靠嗎？

在防凝露與光學一致性上，全貼合通常更占優，因為它減少了空氣層，降低凝露空間；但它也帶來兩個必須管理的風險：

-熱與應力：材料熱膨脹差異會引入應力，長期可能導致貼合層老化或邊緣翹曲；
-返修與一致性：工藝要求更高，批次一致性需要更嚴格的工藝管控。

結論是：全貼合不是“必選”，而是“適配極端環境時更常用的方案”，關鍵在材料、應力釋放與工藝一致性。

3：ESD后觸控偶發鎖死/不響應，硬件怎么設計才不會靠人工重啟？

可以用“硬件路徑+軟件自恢復”雙保險：

1·硬件側：把ESD能量泄放到機殼地/定義好的路徑，避免進入觸控控制器/AFE；觸控電源分區與濾波降低瞬態注入。
2·軟件側：增加觸控狀態機監測與看門狗；檢測到長時間無有效報告或異常數據時，執行控制器復位/重新初始化，實現自恢復。

工業項目里，“可恢復”往往比“絕對不出錯”更現實、更可交付。

極端環境觸控可靠性，不是單點優化，而是“可用性體系”

工業PCAP觸控在極端環境下要做到“長期穩定可用”，本質上是一套體系工程：

1·結構把水與應力問題消在物理層（排水、防凝露、密封、固定與應力釋放）
2·電氣把噪聲與ESD能量關在正確路徑里（供電分區、回流連續、屏蔽端接、泄放路徑）
3·算法把不可避免的環境擾動變成可控退化（水膜抑制、低溫參數集、噪聲自適應、掃頻避讓）
4·驗證把“感覺能用”變成“指標可驗收”（誤觸率/斷觸率/漂移/恢復時間/最差工況復現）

如果只做其中一層，往往只能在某些工況下變好；當環境變量疊加（雨天+強干擾+振動），問題會重新出現。真正的目標不是“絕不出錯”，而是在定義好的邊界內，可用性可預測、異常可恢復、長期退化可管理。
