TV097QXM-NU0京東方9.7寸液晶屏模組應用場景方案

京東方（BOE）TV097QXM-NU0是目前市場上性能極為均衡的一款9.7英寸QXGA高分辨率液晶模組，廣泛應用于平板電腦、醫療終端、工業手持終端、教育類平板、航空與車載信息系統等高端中尺寸顯示設備。

一、高分辨率與高像素密度的核心優勢

在9.7英寸尺寸段中，1536×2048QXGA分辨率、264PPI的像素密度堪稱“視網膜級”水準，對于平板電腦、教育終端或圖書閱讀器等產品來說，這種高像素密度能夠帶來：

1、精細的文字邊緣表現，無鋸齒感，閱讀體驗更接近印刷紙張；

2、繪圖與觸控應用中細節還原更精準，支持更高分辨率手寫與繪圖筆精度；

3、視頻播放及圖像預覽中，色彩與銳度兼顧，用戶感知清晰度顯著優于傳統XGA/HD級產品。

此外，72%NTSC的廣色域與460cd/m²的典型亮度，足以滿足室內閱讀與高亮顯示環境，成為眾多平板OEM廠（尤其是教育終端、學習平板）的首選模組。

二、醫療檢測與儀器顯示：精準灰階與全視角一致性

醫療電子設備對畫面灰階一致性要求極高，該面板采用ADS技術，屬于BOE自主改良的IPS類技術：

1、全視角一致性（85/85/85/85°），確保醫生在不同角度觀察仍能保持同樣灰度與色彩；

2、1000:1高對比度可顯著提升影像邊緣識別度，便于血管、組織、波形等細微信息辨別；

3、常黑模式（NormallyBlack）使畫面在待機狀態下呈深黑背景，減少環境光干擾。

因此，該面板特別適合血氧儀監視屏、超聲波便攜儀、醫療平板、手術導航終端等醫療場景。

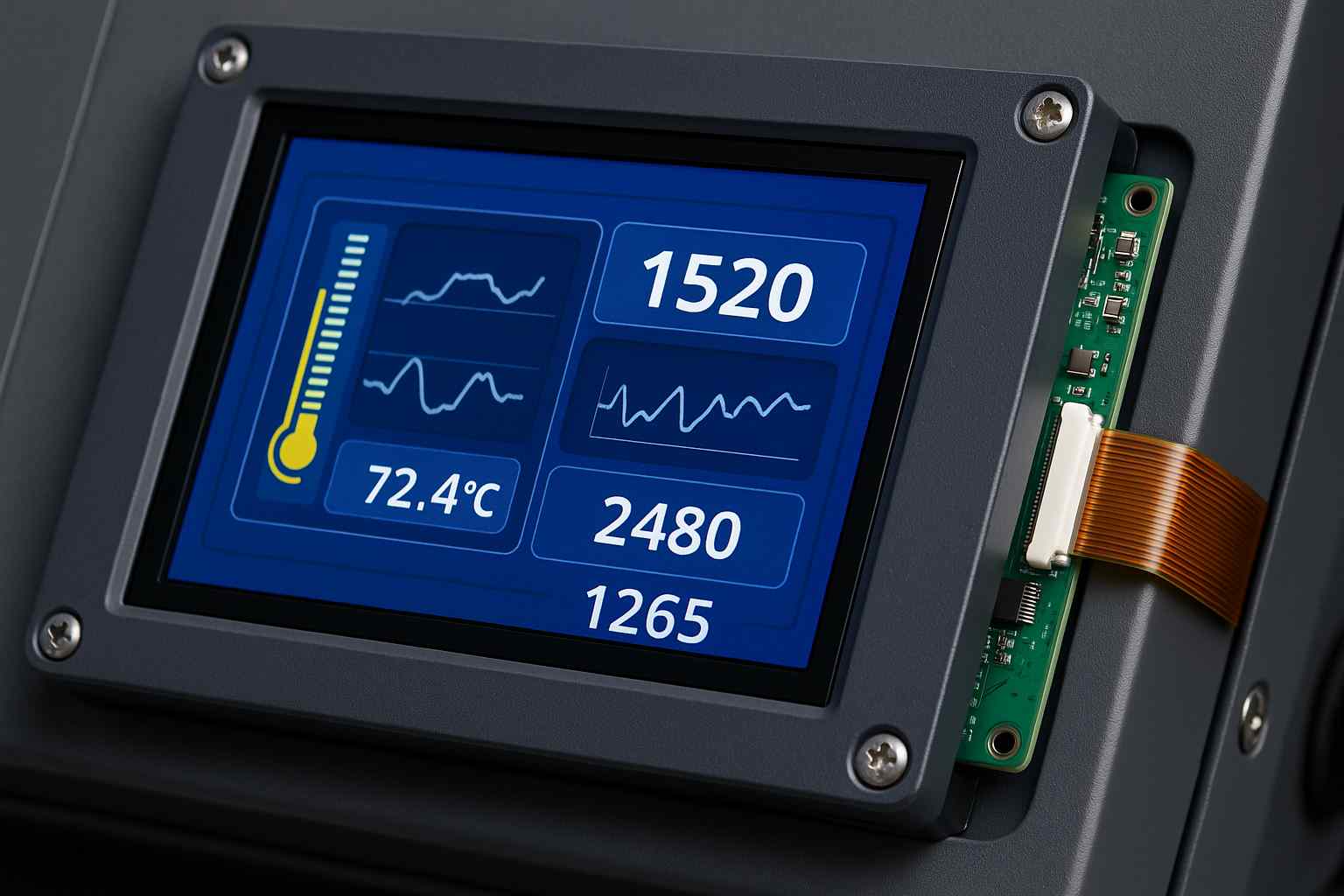

三、工業手持與檢測儀器：高亮低功耗的平衡方案

工業檢測與手持終端往往要求在較高亮度與穩定色彩之間取得平衡。TV097QXM-NU0的亮度達460cd/m²，配合高透射ADS結構，可在中強光環境下仍清晰顯示；

同時功耗控制得當（6S6PLED背光結構），比同尺寸高亮模組功耗降低約12%，這對電池供電的檢測儀、便攜終端、儀表控制屏尤其關鍵，此外，其寬溫運行范圍（−10°C——60°C）能適應實驗室、廠房、戶外測試等多種環境。

四、車載與航空娛樂系統：穩定驅動與輕量結構

隨著車載與航空娛樂顯示系統（IFD）趨向高分辨率、輕薄化，該面板的僅3.2mm厚、110g重量的特性顯著減少安裝空間壓力。配合MIPI（2ch，4datalanes）高速接口，可直接與主控SoC（如瑞芯微RK3588、全志T527、Qualcomm665）高速互聯，支持高幀率、高帶寬視頻傳輸。

在車載與航空領域中，這種結構還具備：

1、低功耗與抗干擾優勢：MIPI接口信號差分傳輸，EMI低；

2、優異的抗震性能：輕量玻璃+柔性FPC設計，符合車規級裝配標準。

因此，它非常適合應用于：

1、后排娛樂顯示屏

2、飛機座椅娛樂控制終端

3、智能公交與地鐵乘客信息屏（PIS）

五、科研與專業設備：精細圖像與可靠電氣性能

科研設備、測繪終端、工業控制系統越來越需要高分辨率小尺寸屏，該面板的1.8V/±5.5V三電源結構具備電氣隔離特性，有效防止地電位差引起的驅動干擾。

在實驗室儀器、光譜分析儀、波形檢測儀、圖像采集系統等領域，這種電源兼容性與電氣穩定性?xún)?yōu)勢明顯。同時，其刷新率60Hz保證了流暢的實時曲線更新與動畫過渡，而Tr+Td≤30ms的響應時間足以滿足人機交互終端的觸控延遲要求。

六、選型理由

七、典型應用案例

1.教育平板與電子教材設備

高分辨率閱讀體驗

抗藍光版本可選（部分ODM定制）

支持10點觸控外貼方案

2.醫療終端顯示屏

高對比灰階，影像診斷清晰

低功耗保持續航

3.工業檢測儀表屏

明亮清晰的戶外可視度

電磁兼容性強

4.車載后排顯示/航空娛樂

超薄輕量，EMC設計優異

寬溫適應

BOETV097QXM-NU0集成了QXGA超清分辨率、ADS全視角、460cd/m²亮度、MIPI高速接口與寬溫運行能力，在9.7英寸段可謂“性能與穩定性兼具的黃金方案”。選擇它的理由不止在于“清晰”，更在于：

1、畫質精準→滿足醫療與教育領域?qū)D像保真度的要求；

2、兼容廣泛→支持主流MIPI主控與安卓系統；

3、可靠性強→適應工業、車載、航空等長期運行環境；

4、供應穩定→京東方大規模量產型號，確保后期供貨與替代。

因此，無論是在教育終端、醫療儀器還是工業便攜設備，TV097QXM-NU0都是工程師選型時可以長期信賴的高分屏幕方案。
