15寸繳費機選型 G156HCE-L01型號液晶屏方案

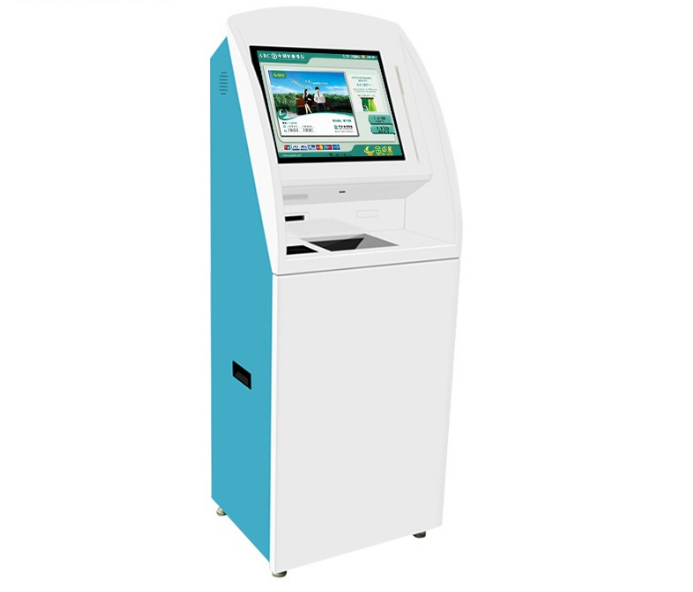

應用產品：繳費機

客戶要求：14-15寸左右 16:9的 戶外用 需要高亮

解決方案：給客戶推薦了群創的15.6寸液晶屏G156HCE-L01型號

G156HCE-L01型號技術參數：

G156HCE-L01是群創 推出的一款15.6英寸a-Si TFT-LCD液晶模組產品，它裝配有WLED背光，含LED驅動器背光驅動，無觸摸。此產品工作溫度為 -30 ~ 85°C，存儲溫度為 -40 ~ 90°C，耐振動性為1.5G (14.7 m/s²)。

它的典型特征為:寬溫，白光LED背光，壽命大于5萬小時，含LED驅動器，表面霧面。

G156HCE-L01可以提供450 cd/m²的顯示亮度 800:1的透射對比度，以及85/85/85/85 (Typ.)(CR≥10)(左/右/上/下)的可視角度，最佳觀看角度為全視角，它的響應時間為13/12 (Typ.)(Tr/Td) ms。

由于每個像素點采用了6-bit + FRC灰階信號，此產品可以顯示16.2M顏色，其顯示的色彩飽和度也達到了73% (NTSC)。背光方面此產品采用了WLED發光的側入式光源，光源的使用壽命為50K小時，含LED驅動器。

G156HCE-L01采用了LVDS (2 ch, 8-bit)信號接口，總共40 pins，采用端子連接，驅屏電壓為3.3V (Typ.)。它的典型垂直刷新率Fv為60Hz。
