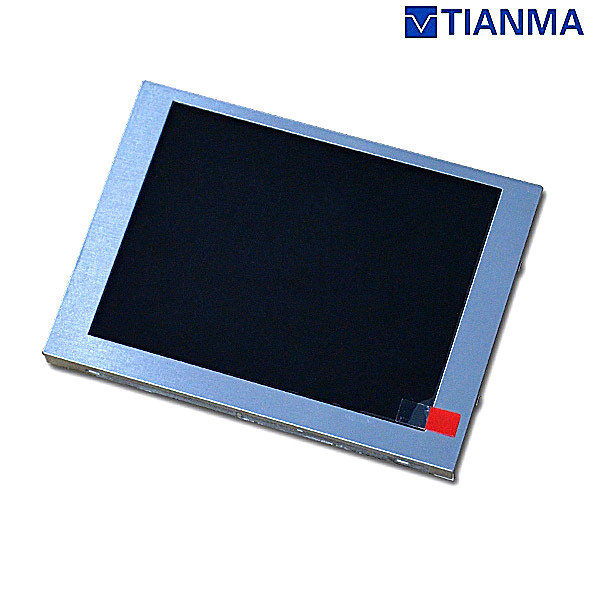

TM043NBH02-天馬原廠液晶屏--天馬4.3寸液晶屏
- 品牌：天馬
- 尺寸：4.3寸
- 型號：TM043NBH02
- 分辨率：480（RGB）*272(WQVGA)
- 咨詢熱線：15382323032
-
-
產品詳情
-
聯系我們
| 品 牌 | TIANMA |
| 液晶屏型號 | TM043NBH02 |
| 工作溫度 | -20 ~ 60°C |
| 存儲溫度 | -30 ~ 80°C |
| 當前生產狀態 | 量產 |
二：天馬4.3寸工業液晶屏TM043NBH02結構特征
| 液晶屏尺寸 | 4.3英寸 |
| 點分辨率 | 480（RGB）*272(WQVGA) |
| 像素密度 | 128PPI |
| 像素排列 | RGB垂直條狀 |
| 寬高比 | 16:9（寬:高） |
| 點間距 | 0.066*0.198mm（橫*豎） |
| 像素間距 | 0.198*0.198mm（橫*豎） |
| 面板重量 | TBD |
| 表面處理 | Hard coating (3H) |
| 顯示區域 | 95.04*53.856mm（橫*豎） |
| 可視區域 | 98.3*57.1mm（橫*豎） |
| 外觀尺寸 | 105.5*67.2 mm（橫*豎） |
| 外觀尺寸 | 4.1±0.30 mm (厚度) |
| 觸摸屏 | 帶觸摸屏（4線電阻屏） |
三：天馬4.3寸工業液晶屏TM043NDH02光學特征
| 顯示模式 | TN，常白顯示，透射式 |
| 液晶屏亮度 | 280cd/m |
| 對比度 | 450:1 (Typ.) (透射) |
| 顯示顏色 | 16.7 (6-bit+Hi-FRC) |
| 顯示色域 | 50% NTSC (CIE1931) |
| 響應時間 | 20(Max.)(Tr+Td)(ms) |
| 可視角度 | 70/70/70/50 (Typ.)(CR≥10) (左/右/上/下) |
| 最佳視角 | 6點鐘直視 |
| 白色色度 | X:0.315; Y:0.328 |
| 白場變動 | 1.33 (Max.)(9 points) |
四、天馬4.3寸工業液晶屏TM043NDH02發光系統
| 燈管位置 | 側入式光源 |
| 光源類型 | WLED |
| 燈管數量 | 5S2P |
| 燈管形狀 | 陣列 |
| 光源壽命 | 20K(Typ.) （小時） |
| 單燈電壓 | 16/18V(Typ.) |
| 單燈電流 | 40/50mA(Typ.) |
| 燈管總功率 | 640mW(Typ) |
| 接口類型 | 包含在屏信號接口中 |
| 背光電路 | 無 |
五、天馬4.3寸工業液晶屏TM043NDH02信號接口
| 信號大類 | Parallel RGB |
| 信號小類 | Parallel RGB（1 ch ，8 -bit） |
| 液晶屏電壓 | 3.3V(Typ.) |
| 信號電壓 | 0≤VIL≤0.3VDD; 0.7VCC≤VIH≤VCC |
| 接口類型 | FPC |
| 接口腳距 | 0.5mm |
| 接口數量 | 1pcs |
| 接口腳數 | 40pins |
