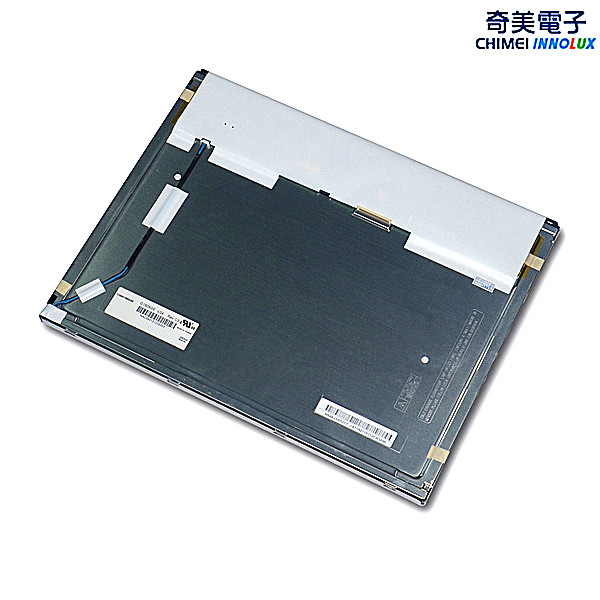

G121X1-L02-奇美工控屏-奇美12.1寸寬溫全視角液晶屏
- 品牌：奇美
- 尺寸：12.1寸
- 型號：G121X1-L02
- 分辨率：1024（RGB)*768（SVGA）
- 咨詢熱線：15382323032
-
-
產品詳情
-
聯系我們
一：奇美12.1寸工業液晶屏G121X1-L02基本信息
| 面板品牌 | 奇美（CMO） |
| 液晶屏型號 | G121X1-L02 |
| 工作溫度 | -30~80°C |
| 存儲溫度 | -40~85°C |
| 作業濕度 | 5-95 (%RH) |
| 保存濕度 | 5-9 (%RH) |
| 當前生產狀態 | 已停產（兼容替代型號可以咨詢在線客服） |
二：奇美12.1寸工業液晶屏G121X1-L02結構特征
| 液晶屏尺寸 | 12.1英寸 |
| 點分辨率 | 1024（RGB)*768（SVGA） |
| 像素密度 | 105PPI |
| 像素排列 | RGB垂直條狀 |
| 寬高比 | 4:3寬:高） |
| 點間距 | 0.080*0.240mm（橫*豎） |
| 像素間距 | 0.240*0.240mm（橫*豎） |
| 面板重量 | 700g(Max.) |
| 表面處理 | 鏡面（Haze 0%），Hard coating (3H) |
| 顯示區域 | 245.76×184.32 mm (橫*豎) |
| 可視區域 | 249.0×187.5 mm (橫*豎) |
| 外觀尺寸 | 260.5×204.0 mm (橫*豎) |
| 外觀尺寸 | 12.2±0.5 mm (厚度) |
| 觸摸屏 | 無 |
三：奇美12.1寸工業液晶屏G121X1-L02光學特征
| 顯示模式 | TN，常白顯示，透射式 |
| 液晶屏亮度 | 500cd/m2 (Typ.)(此屏背光亮度可增加到1000nits) |
| 對比度 | 700:1 (Typ.) (透射) |
| 顯示顏色 | 262K(6-bit ) |
| 響應時間 | 6/17(Typ.)(Tr/Td) (ms) |
| 可視角度 | 80/80/80/80(Typ.)(CR≥10) (左/右/上/下) |
| 最佳視角 | 上下左右對稱 |
| 白場變動 | 1.25/1.40(Typ./Max.)(5points) |
| 陽光下可讀 | Sunlight Readable |
四、奇美12.1寸工業液晶屏G121X1-L02發光系統
| 燈管位置 | 側入式光源（頂部和底部） |
| 光源類型 | CCFL |
| 燈管數量 | 2 pcs |
| 燈管形狀 | 直條 |
| 光源壽命 | 50K(Min..)(小時) |
| 接口類型 | 端子 |
| 單燈電壓 | 500±50V |
| 單燈電流 | 2.0/8.0/8.5mA (Min./Typ./Max.) |
| 燈管頻率 | 45/80KHz (Min./Max.) |
| 燈管總功率 | 8.0W (Typ.) |
| 背光電路 | 無 |
五、奇美12.1寸工業液晶屏G121X1-L02信號接口
| 信號大類 | LVDS |
| 信號小類 | LVDS (1 ch, 6-bit) |
| 面板電壓 | 3.3V (Typ.) |
| 面板電流 | 510mA (Typ.) |
| 面板功率 | 1.68W (Typ.) |
| 接口類型 | 端子 |
| 接口腳距 | 1.25mm |
| 接口數量 | 1 pcs |
| 接口腳數 | 20 pins |
